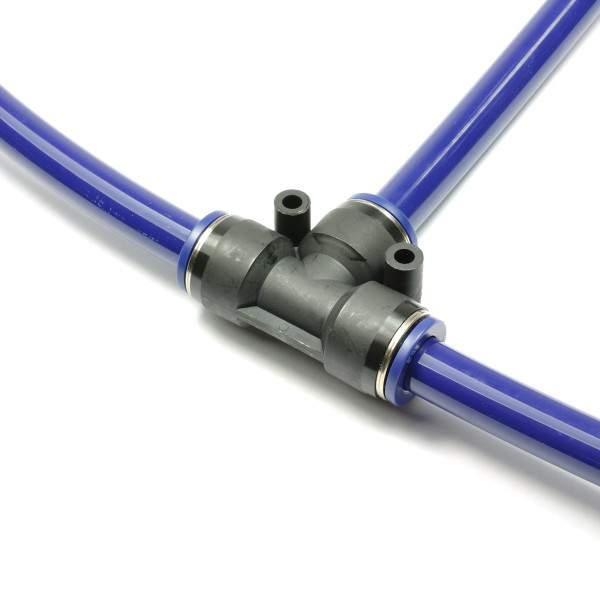

Steckverbinder und Steckschläuche

Schlauchsteckverbinder sind werkzeuglos montierbare Schlauchverbinder bzw. Schlauchkupplungen für harte Kunststoffschläuche, Kunststoffrohre und Metallrohre. Steckverbinder werden in der Pneumatik, Hydraulik, Mess- und Regeltechnik sowie Trinkwassertechnik eingesetzt. Doch auch für die Handhabung von flüssigen Lebensmitteln und Getränken, wie Softdrinks und Bier, finden sie Einsatz.

Was sind Schlauchverbinder?

Schlauchverbinder sind kleine, aus Kunststoff oder Metall gefertigte Bauteile der Fluidtechnik, die entweder linear oder verzweigt aufgebaut sind. Die Verbinder sind für die Fluid- und Schlauchtechnik von großer Bedeutung, denn sie erlauben das Verbinden, Verlängern oder Verzweigen von Schlauchleitungen sowie deren Anschluss an Geräte und andere Baugruppen, beispielsweise über Gewindeanschlüsse.

Was sind Steckverbinder?

Steckverbinder sind Schlauchverbinder, die werkzeuglos an harte Kunststoffschläuche und Rohre adaptiert werden können. Zur Herstellung der Verbindung wird der Schlauch lediglich in das Anschlussteil des Schlauchsteckverbinders eingeschoben. Der mechanische Halt wird durch die integrierte Spannhülse gesichert, die Abdichtung erfolgt durch den involvierten Dichtring. Das Lösen der Verbindung ist ebenso einfach und werkzeuglos möglich: Durch Zurückdrücken der Spannhülse wird der Schlauch freigelegt und kann widerstandsfrei herausgezogen werden.

Das Sortiment von Reichelt Chemietechnik umfasst Steckverbinder aus Kunststoffen und Steckverbinder aus Metallen in folgenden Ausführungen:

  • gerade Steckverbinder (auch in Schott-Ausführung)
  • gerade Reduziersteckverbinder
  • gerade Steckverbinder mit Außengewinde als Aufschraubsteckverbinder
  • T-Steckverbinder
  • Winkel-Steckverbinder
  • Winkel-Steckverbinder mit Außengewinde
  • Y-Steckverbinder
  • Winkel-Steckverbinder mit Koppelrohr
  • T-Steckverbinder mit Koppelrohr


Die Steckverbinder werden aus POM (Polyoxymethylen), PA 6.6 (Polyamid 6.6) und Edelstahl gefertigt. Sie ermöglichen ein absolut werkzeugfreies Montieren und Lösen von harten Metallrohren, Kunststoffschläuchen und Kunststoffrohren.

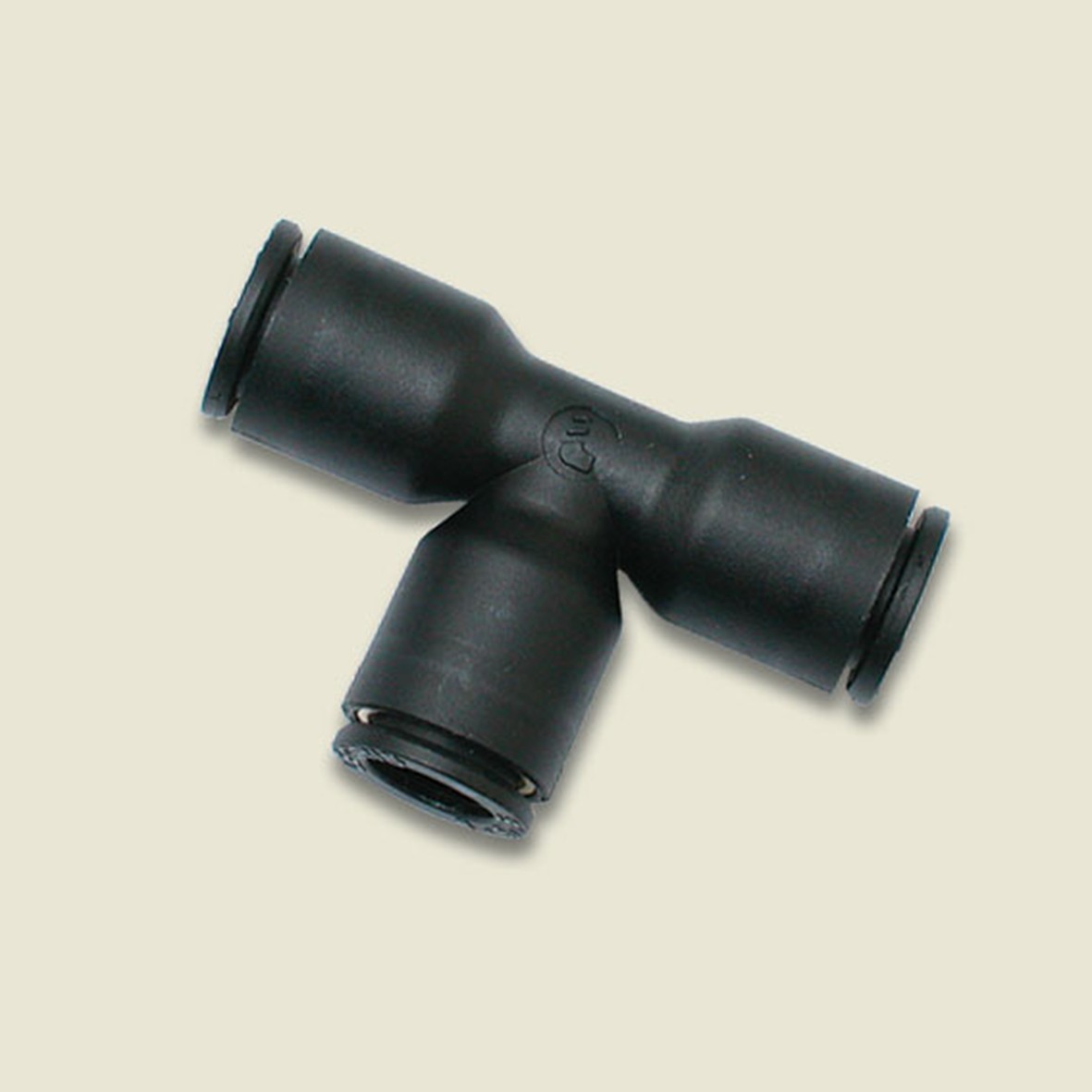

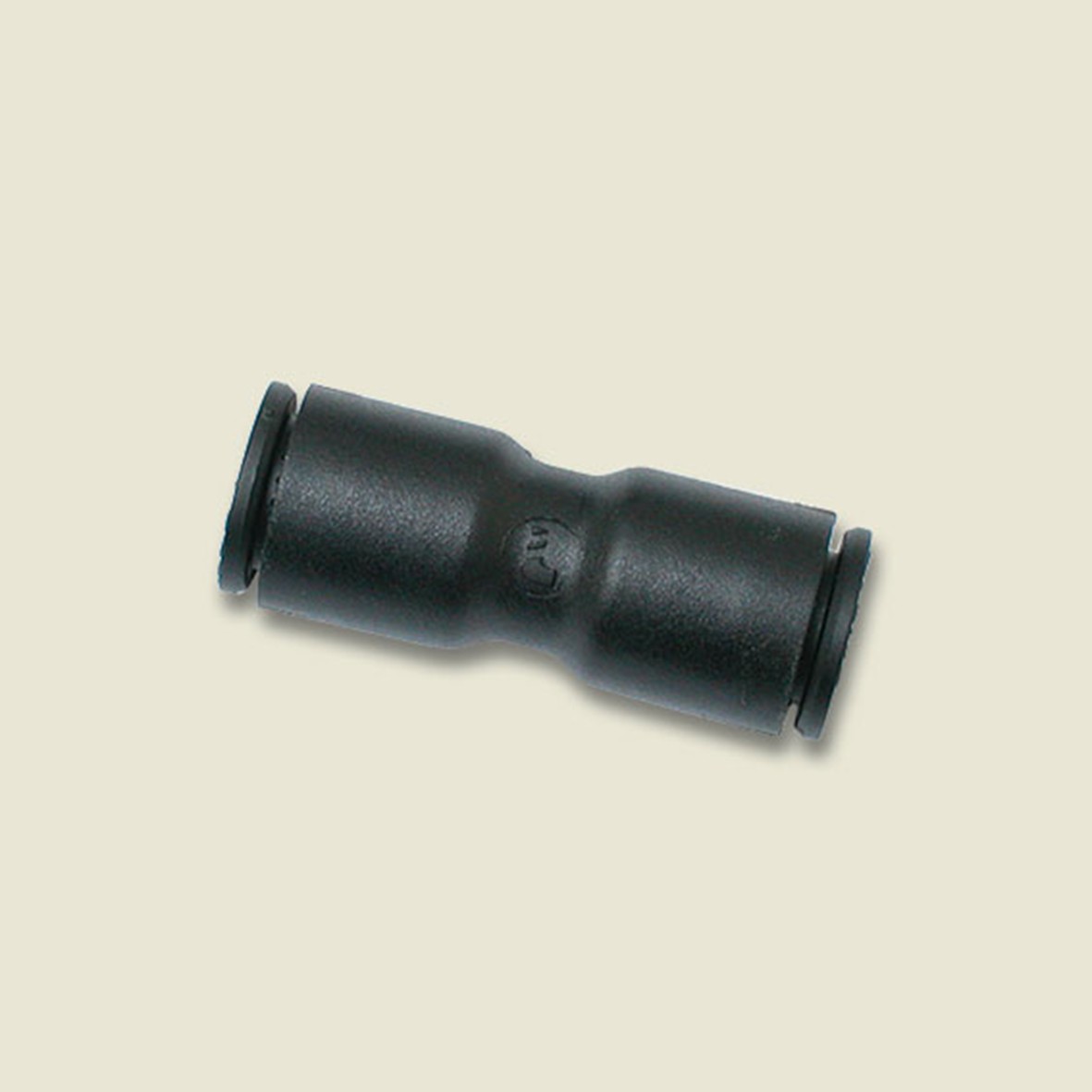

Gerader-Steckverbinder T-Steckverbinder

Steckverbinder sind aufgrund ihrer Funktionsweise nur mit harten Schläuchen aus Kunststoffen und Metallen kompatibel. Das innen konisch ausgearbeitete Anschlussteil enthält eine mehrfach geschlitzte Spannhülse, jeweils im Außendurchmesser der anzuschließenden Schlauchleitung. Die federnden Haltekrallen am unteren Ende der Spannhülse tragen nach innen gerichtete, kranzförmig angeordnete Ankerhaken. Das Herausrutschen des Schlauchs, welcher bis zum Anschlag eingeschoben wird, wird durch die Spannhülse verhindert. Deren Zungen werden bei Zugbelastung im Anschlussteil durch die konische Ausarbeitung soweit zusammengepresst, dass die Ankerhaken die Schlauchleitung zangenartig festhalten. Der integrierte Dichtring, der am inneren Ende des Anschluss-Stücks sitzt, wird durch eine Schutzscheibe gesichert.

Das Trennen der Verbindung ist ebenso einfach und erfolgt durch Zurückdrücken der Spannhülse. Dabei federn die Ankerhaken in ihre Ausgangslage zurück, sodass der Schlauch widerstandslos herausgezogen werden kann.

Im Gegensatz zu vielen herkömmlichen Schlauchverschraubungen und Schlauchkupplungen können Verbindungen mittels Steckverbinder unkompliziert und werkzeugfrei geschlossen und gelöst werden.

Was sind Steckschläuche?

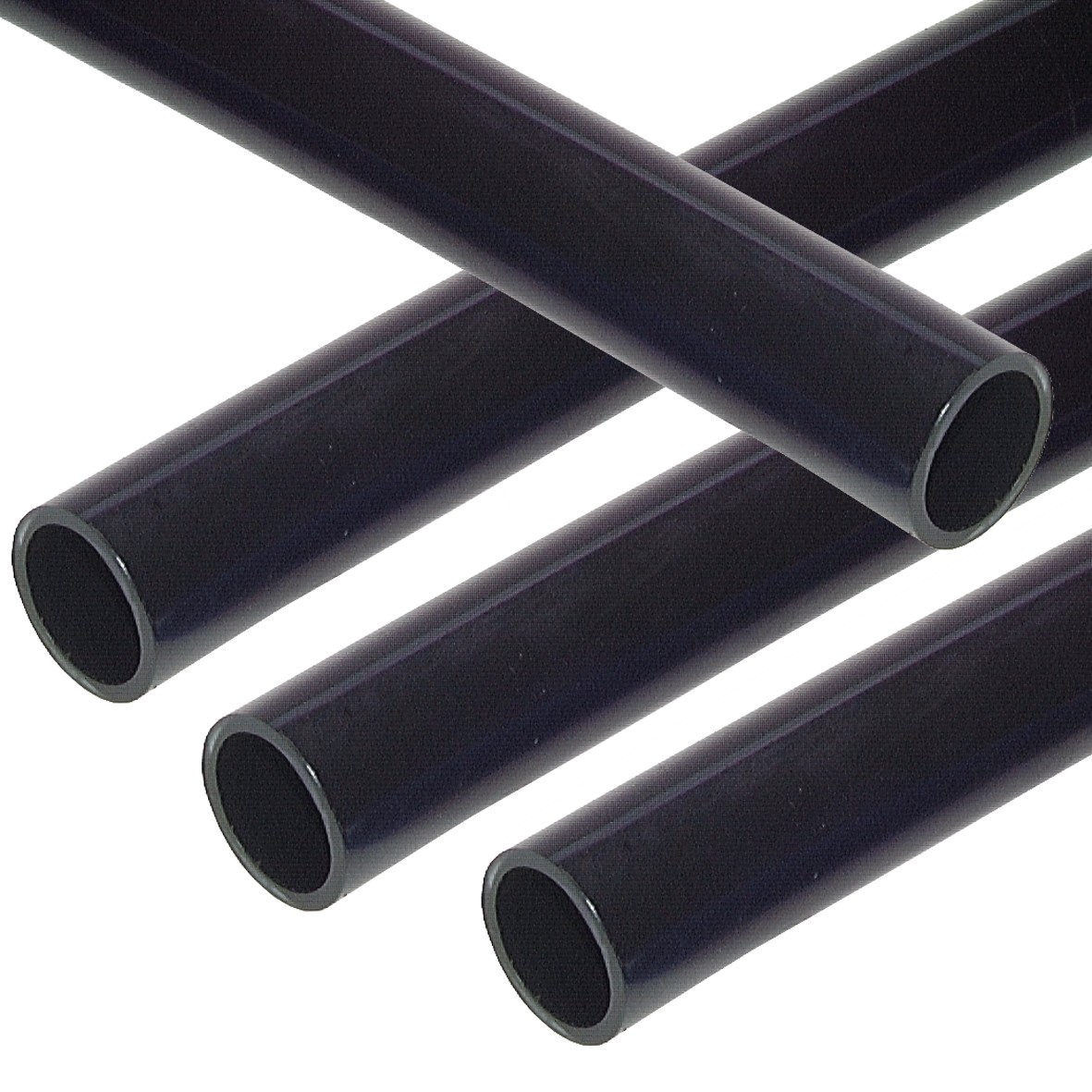

Steckschläuche und Steckrohre sind harte Schläuche, die mit Steckverbindern verbunden werden können. In unserem Sortiment finden Sie harte Schläuche, die für die Drucklufttechnik, Pneumatik und Hydraulik geeignet sind und mittels Steckverbinder adaptiert werden können.

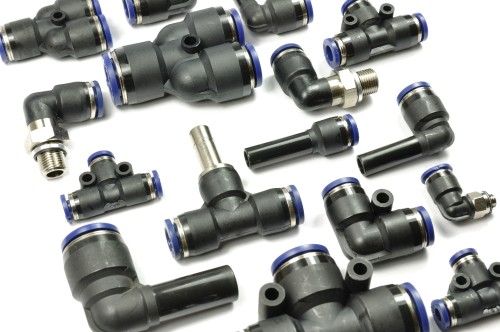

Auswahl verschiedener Steckverbinder-Ausführungen für die Pneumatik
Auswahl verschiedener Steckverbinder-Ausführungen für die Pneumatik

Steckschläuche aus PUR (Polyurethan) kommen in der Pneumatik, Drucklufttechnik und Trinkwasseraufbereitung zum Einsatz. Schläuche aus Polyamiden und Polyethylen gelten als universell einsetzbare, harte Kunststoffschläuche, die ebenfalls mit Schlauchsteckverbindern adaptiert werden können.

Werkstoffe der Steckverbinder und Steckschläuche

Edelstahl hat als Werkstoff für Schlauchsteckverbinder viele bemerkenswerte Vorteile. Steckverbinder aus Edelstahl sind sehr druckbeständig, mechanisch belastbar und in einem breiten Temperaturbereich einsetzbar. Sie sind zudem elektrisch ableitfähig.

POM (Polyoxymethylen, Delrin®) ist ein thermoplastischer Kunststoff, der sich durch seine hohe Härte, Festigkeit und Steifigkeit auszeichnet. Die Einsatztemperatur von POM-Steckverbindern erstreckt sich von -20 °C bis +70 °C. Die Kupplungen werden nach FDA- und NSF-Richtlinien gefertigt und kommen in der Trinkwasserversorgung, Lebensmitteltechnologie, Haustechnik und für Getränkesysteme zum Einsatz. Der lebensmittelechte Kunststoff ist speziell für Biere, Softdrinks, Trinkwasser, Kohlenstoffdioxid und Stickstoff vorgesehen, kann jedoch auch für Druckluft und andere Flüssigkeiten eingesetzt werden.

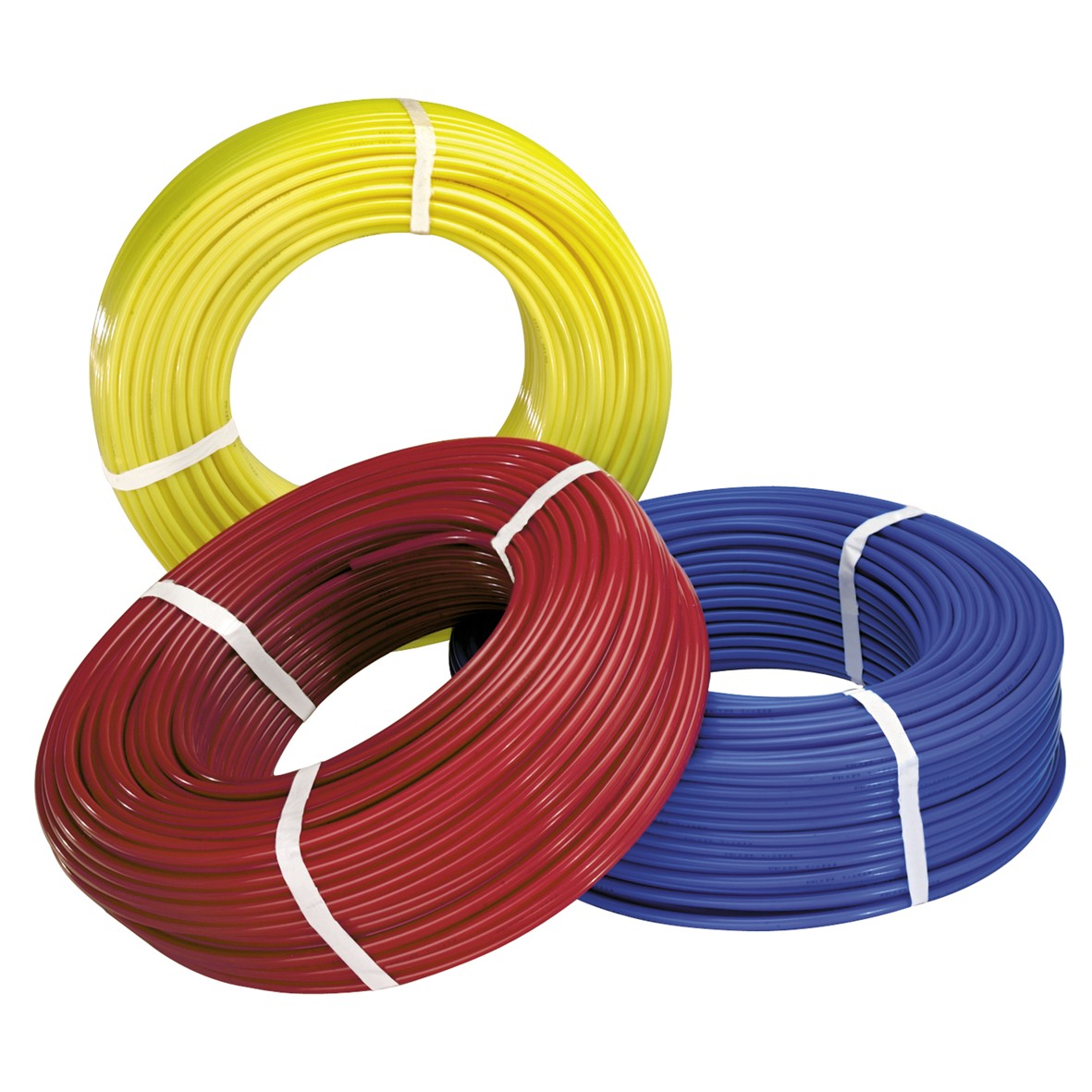

PUR-Chemie- und Druckluftschlauch PUR-Chemie- und Pneumatikschlauch - leitfähig

PA 6.6 (Polyamid 6.6, Nylon®) ist ein linear aufgebautes Polyamid und gehört zur Gruppe der Copolymere. Es findet als Fasermaterial für die Textilindustrie, aber auch für Rundstäbe, Platten, Befestigungselemente und andere Halbzeuge Anwendung. PA 6.6 ist beständig gegenüber Ölen, Fetten, Benzin, aliphatischen Kohlenwasserstoffen, Alkoholen sowie diversen Lösungsmitteln. Unbeständig ist es gegenüber starken organischen und anorganischen Säuren. Sein Einsatzbereich erstreckt sich von -40 °C bis +115 °C.

PUR (Polyurethan) weist eine hohe Abrieb- und Knickfestigkeit auf. Das Elastomer zeigt beste mechanische Festigkeit auch bei Langzeitanwendungen. Schläuche aus diesem Material werden als Wärmeisolierschläuche, Lebensmittelschläuche, Druckluftschläuche, Pneumatikschläuche und Pulverschläuche verwendet. PUR Schläuche werden auch als FDA- und BfR-konforme, also als lebensmittelechte Ausführungen, angeboten. Polyurethan besitzt eine gute Witterungs-, Ozon-, Alterungs- sowie UV-Beständigkeit. Sein Einsatzbereich erstreckt sich von -40 °C bis +85 °C, je nach Schlauchausführung.

PE (Polyethylen) ist ein thermoplastischer Kunststoff, der durch Polymerisation von Ethylen gewonnen wird und zur Gruppe der Polyolefine gehört. Polyethylen ist weichmacherfrei, absolut physiologisch unbedenklich und leicht zu verarbeiten, beispielsweise zu Platten, Rohren, Schläuchen und Halbzeugen. PE ist gegenüber Schmierstoffen, Ölen, Fetten, Ketonen, Estern und Alkoholen beständig und kann von -80 °C bis +100 °C thermisch belastet werden. Unbeständig ist PE gegenüber aromatischen Kohlenwasserstoffen, Aldehyden und halogenierten Kohlenwasserstoffen sowie UV- und Röntgenstrahlung.

Auch das nah verwandte Polyolefin (PP) sowie fluorierte Kunststoffe, wie PTFE (Polytetrafluorethylen) und PVDF (Polyvinylidenfluorid), kommen zur Fertigung von Steckschläuchen zum Einsatz.

Schlauchsteckverbinder im Einsatz

Steckverbinder kommen für zahlreiche Anwendungsgebiete zum Einsatz, sowohl für Gase wie auch für flüssige Medien, beispielsweise in der Hydraulik, Pneumatik, Drucklufttechnik und Regeltechnik.

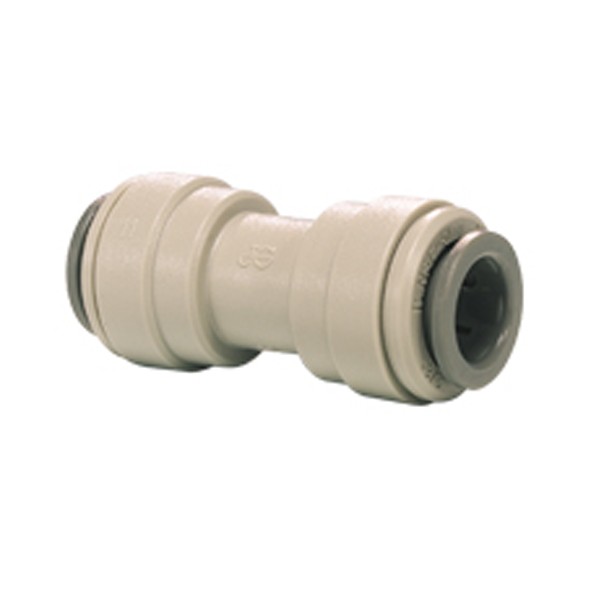

T-Steckverbinder aus Edelstahl mit Außengewinde - asymmetrisch Gerader-Steckverbinder - lebensmittelgeeignet

Auch in der Trinkwasserversorgung, Haustechnik, Lebensmittelindustrie und für Schankanlagen finden FDA-konforme Ausführungen Einsatz.

Bei der Auswahl eines geeigneten Steckverbinders gilt es, die folgenden Rahmbedingungen zu beachten:

  • Welche Medien werden gefördert?
  • Welcher Temperatur- und Druckbelastung wird der Verbinder ausgesetzt?
  • Wie sind die vorliegenden Schlauchleitungen dimensioniert?
  • Erfordert der Einsatzbereich die Erfüllung bestimmter Normen und Regularien?


Für die meisten Anwendungen lässt sich anhand dieser Fragen schnell der passende Schlauchverbinder identifizieren.

Steckverbinder und Steckschläuche kaufen Sie bei rct-online.de

Steckverbinder und Steckschläuche werden in der Schlauchtechnik für eine Vielzahl unterschiedlicher Applikationen benötigt. Im Sortiment der Reichelt Chemietechnik, Ihrem Partner für Fluid- und Schlauchtechnik, finden Sie eine große Auswahl qualitativ hochwertiger Steckverbinder und Steckschläuche – kurzfristig lieferbar und ohne Mindestmengen. Wir freuen uns auf Ihre Bestellung!
