Schwebekörper-Durchflussmesser | Newsletter 2016 Nr. 15

die einfache Lösung für präzise Messungen von Flussraten in Rohr- und Schlauchleitungen

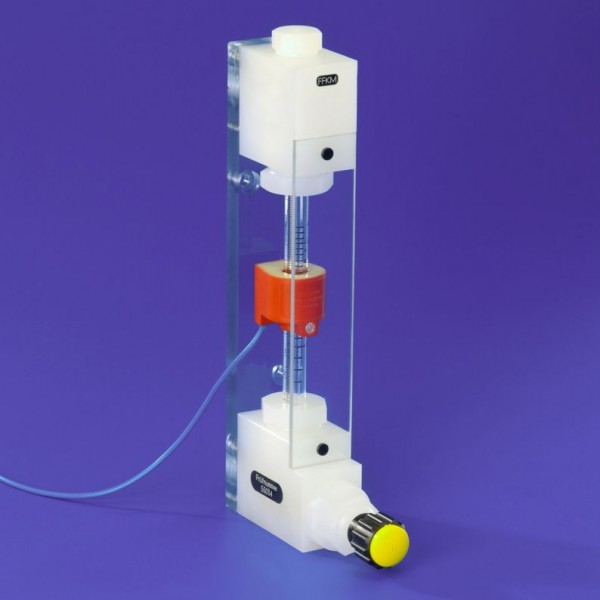

Für die präzise Ermittlung von Volumen-Durchflussraten strömender Gase oder Flüssigkeiten in geschlossenen Rohr- oder Schlauchleitungen an Laborgeräten und technischen Anlagen bietet Reichelt Chemietechnik aus seinem THOMFLUID®-Programm eine umfassende Auswahl bewährter Schwebekörper-Durchflussmesser aus Metall, Acrylglas sowie den harten Kunststoffen PA 6, PP, PVDF, PTFE und PVC-U an. Ihnen liegt das einfache Prinzip zugrunde, dass ein zylinder-, kugel- oder kegelförmiges Gewicht, der sogenannte Schwebekörper, in einem senkrecht gestellten, von unten nach oben laminar durchströmten und konisch sich erweiternden Messrohr entsprechend der Flussrate eines Fluids angehoben und in Schwebe gehalten wird. Der jeweilige Hub des Schwebekörpers ist ein unmittelbares Maß für den momentanen Volumenstrom eines Fluids bestimmter Dichte bei gegebener Temperatur und gilt sowohl für Gase als auch für Flüssigkeiten. Die Flussrate wird je nach Bauart des Schwebekörper-Durchflussmessers entweder direkt an dem kalibrierten Messrohr aus temperatur- und chemikalienbeständigem Borsilikatglas oder klar-durchsichtigen Kunststoffen abgelesen oder an einer parallaxenfrei ablesbaren Maßskala aus Metall. Das Messrohr kann gegen mögliche Beschädigungen im laufenden Betrieb zusätzlich mit einem Schutzrohr gesichert werden.

THOMAFLUID®-Schwebekörper-Durchflussmesser sind kompakt aufgebaut. Je nach Messbereich und Medium sind sie mit Schwebekörpern aus Glas, Korund, PTFE, Titan, Tantal, Edelstahl 1.4401 oder PVDF-ummanteltem Stahl, Hastelloy®, der im chemischen Apparatebau häufig eingesetzten Chrom-Nickel-Molybdänlegierung, oder Carboloy® ausgerüstet, dem in seiner chemischen Stabilität und Härte dem Diamant nahekommende, jedoch fünfmal schwerere Wolframcarbid. Zwecks Einstellung der Medienflüsse und zum Schutz gegen Überlastung liefert Reichelt Chemietechnik Schwebekörper-Durchflussmesser auch mit involvierten Regelventilen und Durchflussbegrenzern.

THOMAFLUID®-Schwebekörper-Durchflussmesser unterliegen keinem Verschleiß und sind praktisch wartungsfrei. Sie sind daher sehr zuverlässige und für den Dauereinsatz an Geräten und Anlagen hervorragend geeignete Assistenzsysteme. Da sie zudem stromlos arbeiten, sind auch THOMAFLUID®-Schwebekörper-Durchflussmesser für Apparaturen im Feldeinsatz geradezu prädestiniert.

Die typabhängigen Messwert-Obergrenzen von THOMAFLUID®-Schwebekörper-Durchflussmessern erstrecken sich von wenigen Millilitern bis zu fast 170 Litern pro Minute und Betriebsdrücken zwischen 1 bis 6 bar. Die ebenfalls typabhängigen, maximal zulässigen Betriebstemperaturen liegen zwischen +60 °C und +130 °C. Die Messwertanzeigen entsprechen sämtlich der Genauigkeitsklasse 2,5 der VDI/VDE-Richtlinie 3513 (Bl. 2).

THOMAFLUID®-Schwebekörper-Durchflussmesser werden standardmäßig mittels gängiger Rohrverschraubungen in Rohrleitungen eingebunden. Daneben stehen Durchflussmesser gleicher Bauart auch mit Schlauchverschraubungen, zum Schotteinbau oder zum Anbau an Geräte als Kompletteinheit mit Wandplatte, zur Verfügung.

Für Flussmessungen von chemisch aggressiven Medien sind THOMAFLUID®-Schwebeköper-Durchflussmesser lieferbar, bei denen alle medienführenden und medienberührenden Bauteile aus chemisch vollresistenten Materialien gefertigt sind. So bietet Reichelt Chemietechnik neben kalibrierten Schwebekörper-Durchflussmessern für gewöhnliche Gase, wie Luft, Stickstoff, Sauerstoff, Wasserstoff, Kohlendioxid und Edelgase sowie für Wasser auch speziell ausgestattete Durchflussmesser für chemisch aggressive Gase an, so für Chlor, Schwefeldioxid und Stickoxide.

Das gesamte Angebot für THOMAFLUID®-Schwebekörper-Durchflussmesser mit detaillierten Modellbeschreibungen und technischen Parametern finden sie in unserem THOMAFLUID®-Handbuch V auf den Seiten 64 bis 78.
