Mit Hilfe von Schlauchschellen und Rohrklemmen lassen sich Schläuche, Rohre und Kabel sicher fixieren. Sie gelten als unverzichtbare Accessoires in der Schlauchtechnik und begegnen uns auch im Alltag, beispielsweise zur Befestigung von Waschmaschinen- und Spülmaschinenschläuchen, der Fixierung von kabelführenden Rohren oder der Sicherung von Kühlwasserschläuchen in Kraftfahrzeugen. Die Anwendungsbereiche erstrecken sich von der chemischen Industrie- und Betriebstechnik über die Automobilindustrie bis hin zur Sanitär- und Heizungstechnik.
Schlauchschellen für den Anschluss von Schläuchen an Stutzen
Schlauchschellen fixieren Schläuche an festen Anschlüssen wie Schlauchstutzen, Rohrstutzen oder Schlauchtüllen. Sie bestehen aus einem ringförmigen Band aus Metall oder Kunststoff, das um den Schlauch gelegt wird, und verfügen über einen Mechanismus, der das Band festzieht bzw. den Durchmesser der Schelle reduziert.
Die lose aufliegende Schlauchschelle wird zusammen mit dem zu fixierenden Schlauchende über den Anschlussstutzen gestülpt. Mit Hilfe einer Stellschraube, eines Zahnrads oder eines Griffs kann der Durchmesser der Schlauchschelle anschließend verkleinert werden. Der daraus resultierende äußere Anpressdruck auf die Schlauchwandung sorgt für eine sicher abgedichtete und druckfeste Schlauchverbindung mit dem Stutzen.
Schlauchschellen für harte und weiche Schläuche
Schlauchschellen eignen sich nicht nur für harte Schläuche, sondern auch für gummielastische, weiche Schläuche und Doppelmantelschläuche. Insbesondere bei Gummischläuchen ist jedoch darauf zu achten, die Schlauchschelle nicht zu eng anzuziehen, da die Schlauchwand sonst mechanisch beschädigt werden könnte. Bei Schlauchschellen mit involviertem Metallband sind die Außenkanten leicht nach oben gebördelt, um ein Einschneiden der Schlauchwandung durch das Zugband zu vermeiden.
Die Breite des Zugbands wird Bandbreite genannt, der Spannbereich einer Schlauchschelle beschreibt den Bereich kompatibler Schlauchdurchmesser. Für die Auswahl der richtigen Schellengröße ist der Außendurchmesser des Schlauches maßgeblich, welcher sich möglichst im oberen Drittel des Spannbereichs der Schlauchschelle befinden sollte.
Welche Schlauchschellen werden angeboten?
Verschiedene Typen werden in unserem Sortiment angeboten:
- Schneckengewindeschellen
- Sicherheits-Spann-Schlauchschellen
- Schlauchschellen aus POM

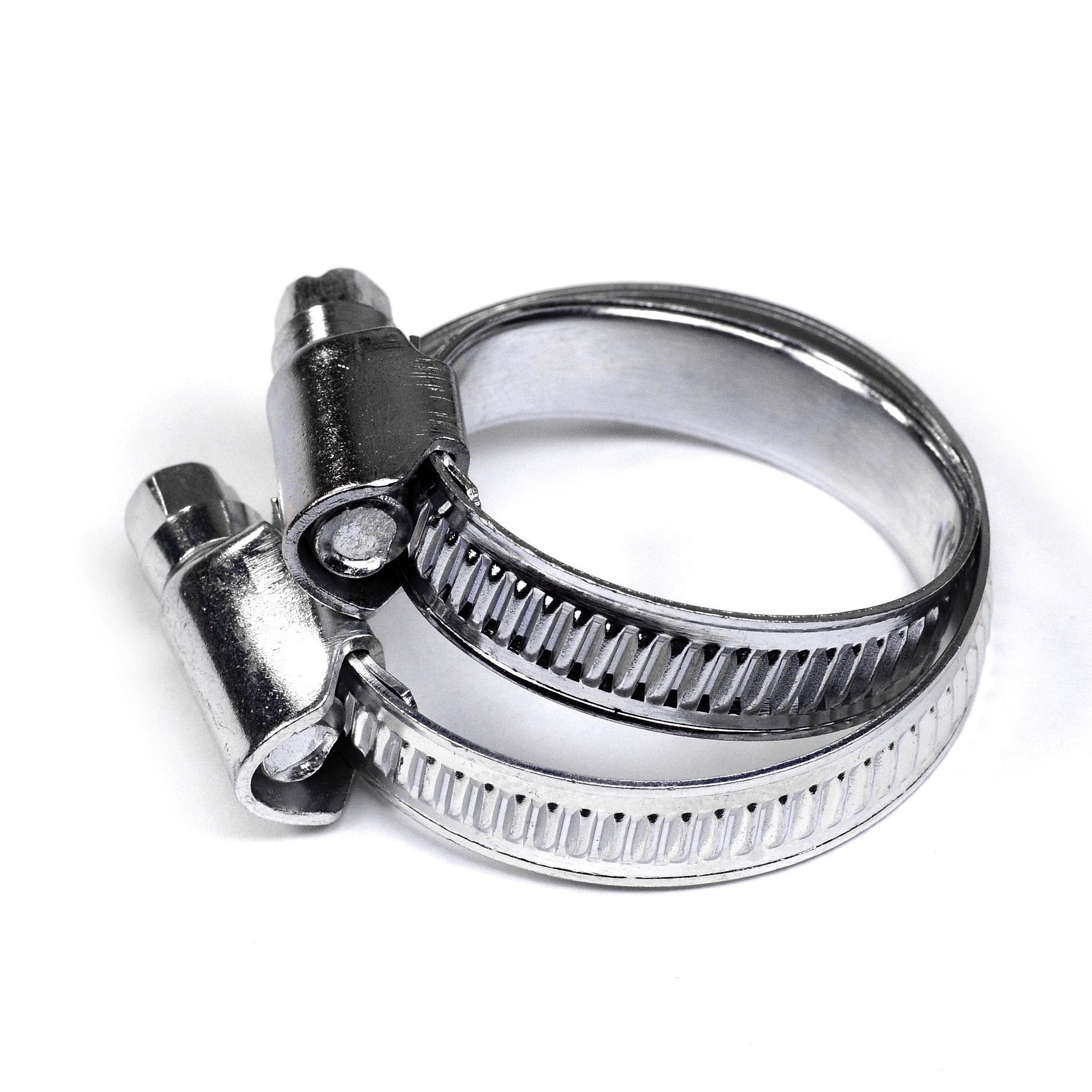

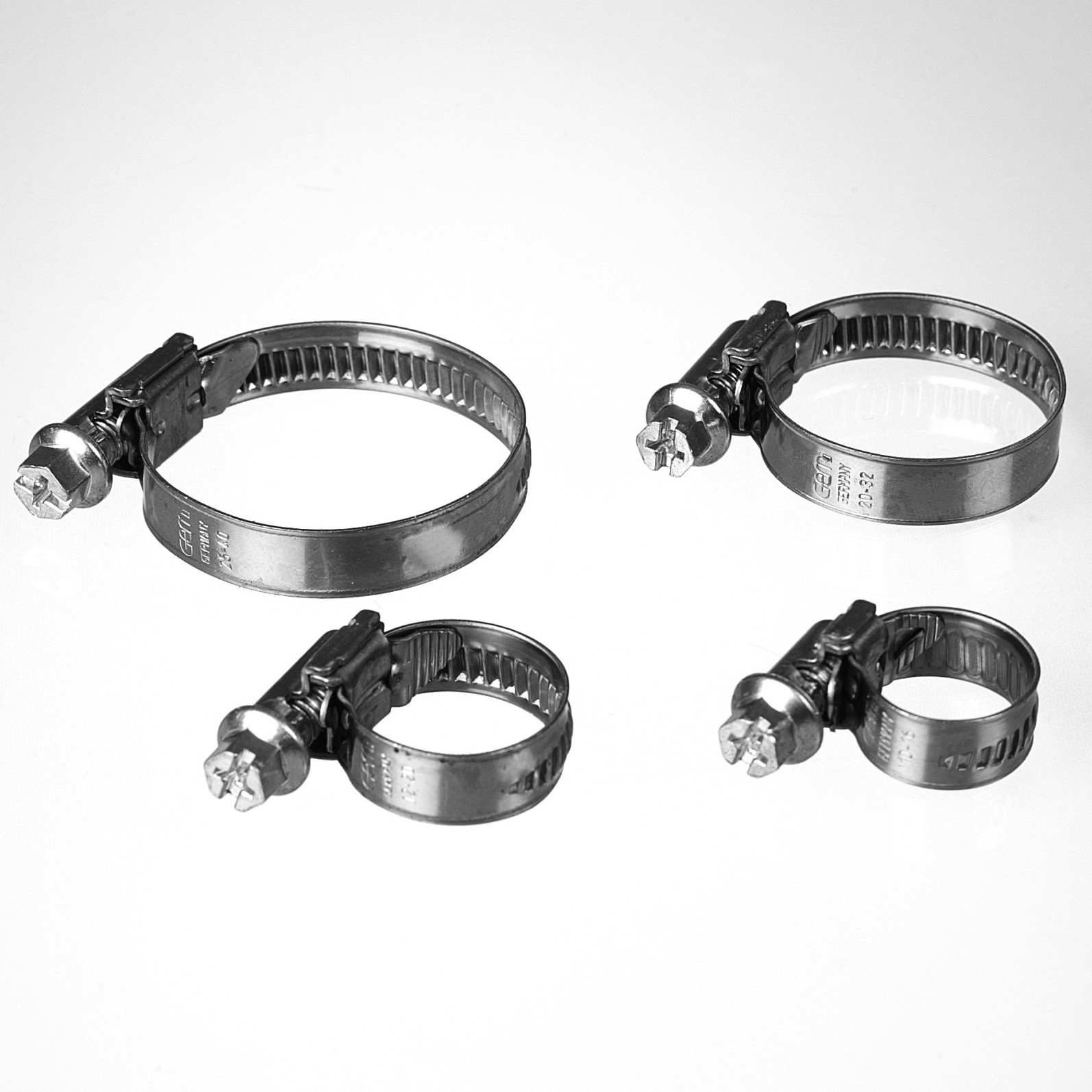

Schneckengewindeschellen sind der Klassiker unter den Schlauchsicherungen. Die Schellen aus rostfreiem Stahl gehören zur Grundausstattung eines jeden Labors, zur Montage genügt ein einfacher Schraubendreher. Die kleinsten Ausführungen weisen einen Spannbereich von 7 bis 11 mm auf, die maximalen Spannbreiten betragen 110 mm. Durch ihre einfache Bauweise sind sie preislich sehr attraktiv und erlauben größere Spanndurchmesser als beispielsweise Gelenkbolzenschellen.
 |
 |
Bei unkritischen Anwendungsbereichen wie für Waschmaschinen oder Gartenschläuche genügen verzinkte Ausführungen. Im Umgang mit Säuren und Laugen ist es dagegen ratsam, Schlauchschellen aus Edelstahl zu verwenden, die auch bei Medienkontakt keinen Schaden nehmen.
Weiterhin finden sich Sicherheits-Spann-Schlauchschellen in unserem Portfolio, die mit einer speziellen Hakenverriegelung und Laschenführung versehen sind und auf dem gesamten Umfang des Schlauches gleichmäßig und materialschonend andrücken. Durch den speziellen Federmechanismus und das selbst nachspannende Schraubschloss ist eine stufenlose Fixierung des Schlauches möglich, welche auch wieder problemlos gelöst werden kann.
 |

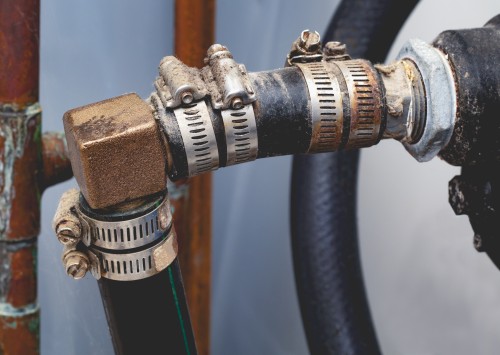

| Mit Hilfe von Schlauchschellen fixierte Doppelmantel-Schläuche |

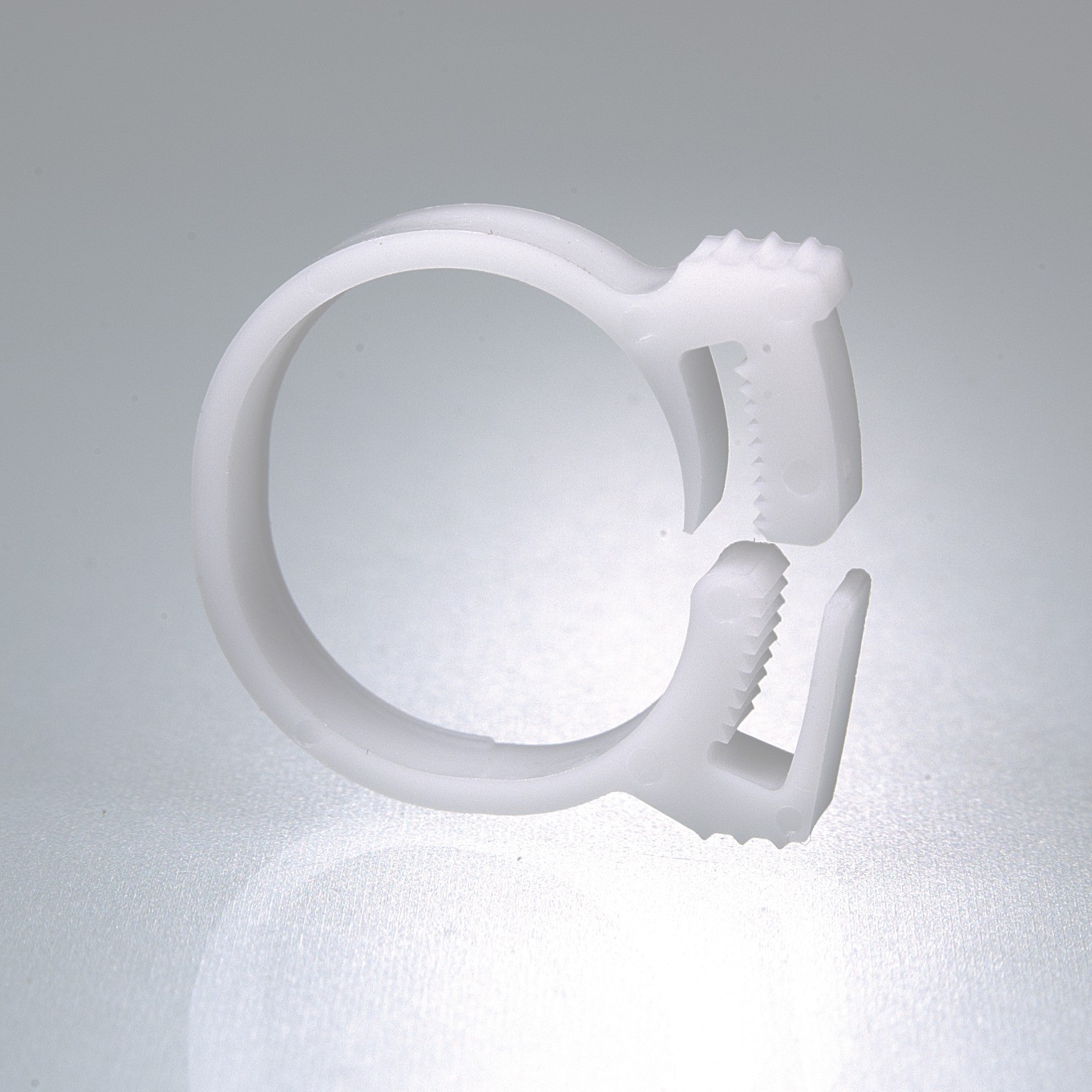

Schlauchschellen aus POM (Polyoxymethylen) sind besonders leicht und widerstandsfähig gegen Korrosion und können in feuchten Umgebungen eingesetzt werden. Ein weiterer Vorzug dieses Schellentyps ist die leichtere, werkzeuglose Installation im Vergleich zu Schraub- oder Federschellen: Da im Ausgangszustand keine geschlossene Ringform vorliegt, können sie durch einfaches Zudrücken auch dann noch angebracht werden, wenn der Schlauch bereits an die Tülle oder den Schlauchstutzen angeschlossen wurde.
Schlauchklemmen für elastische Schläuche – Durchfluss regulieren und unterbinden

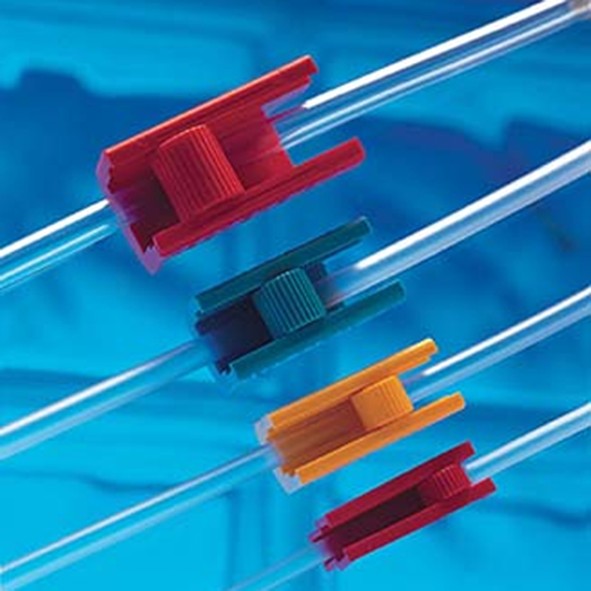

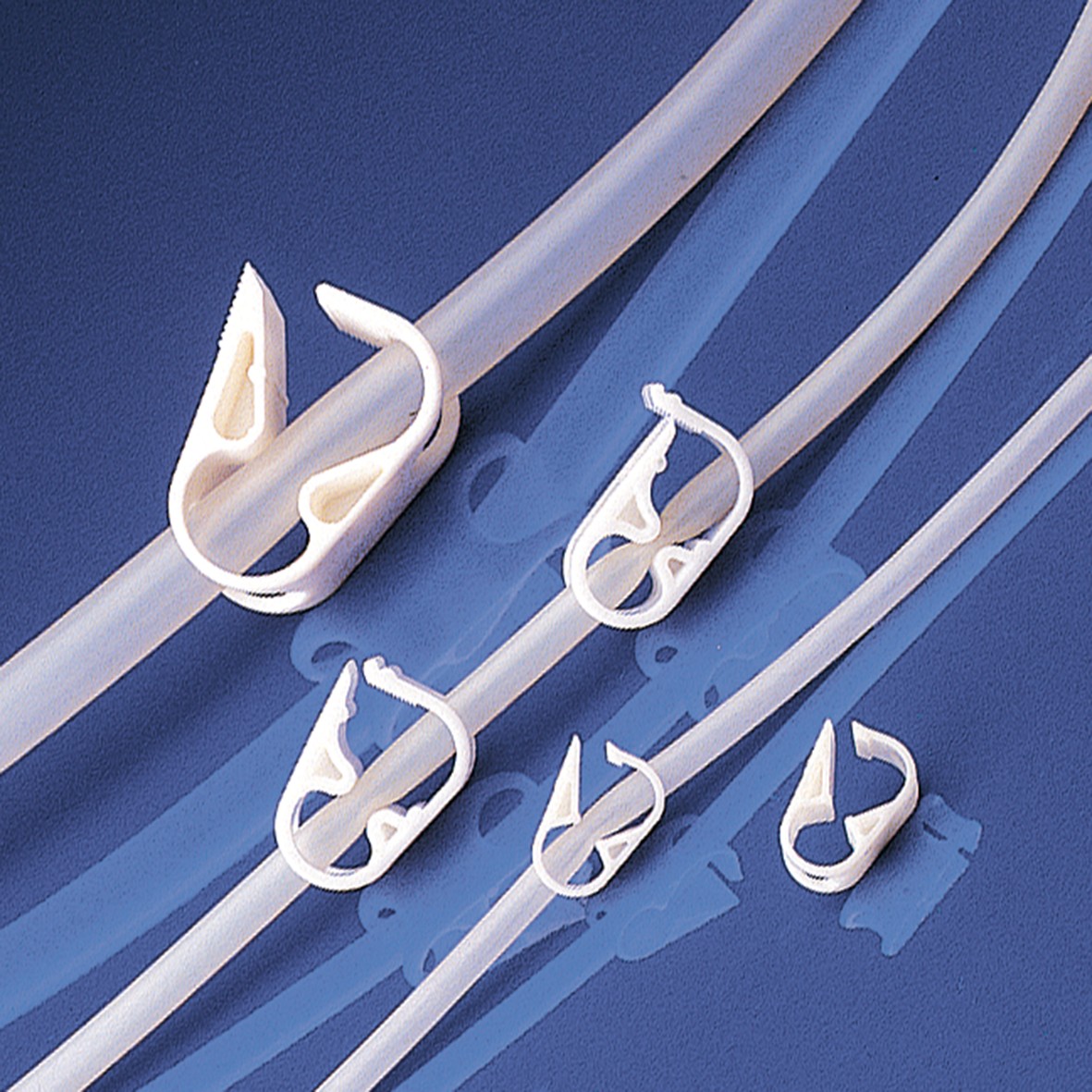

Mittels Schlauchklemmen können Schläuche in Rasterstufen oder auch stufenlos gequetscht oder nach Bedarf ganz abgedrückt werden. Dies gewährleistet eine praktikable Anpassung der Nennweite und somit der Durchflussmenge, auch mit nur einer Hand. Erhältlich sind Schlauchklemmen aus POM sowie aus eingefärbtem, glasfaserverstärktem PBT (Polybutylenterephthalat). Beide Typen können autoklaviert werden und sind korrosionsbeständig, zudem bleibt die Verschlusskraft auch bei längerem Gebrauch konstant.
 |
 |
Eine Besonderheit sind hier die bis zu +150 °C hitzebeständigen Schlauchklemmen aus verzinktem Stahl für dickwandige Vakuumschläuche bis maximal 30 mm Außendurchmesser. Der Schlauch wird breitflächig gegen einen stabilen Stahlbügel gepresst, eine Beschädigung des Schlauches dadurch vermieden. Ihre Rändelmutter ermöglicht dabei eine präzise, kontinuierliche Regulierung des Durchflusses bis hin zum gänzlichen Stopp.
Rohrklemmen und Rohrschellen zur sicheren Fixierung von Schlauch- und Rohrleitungen

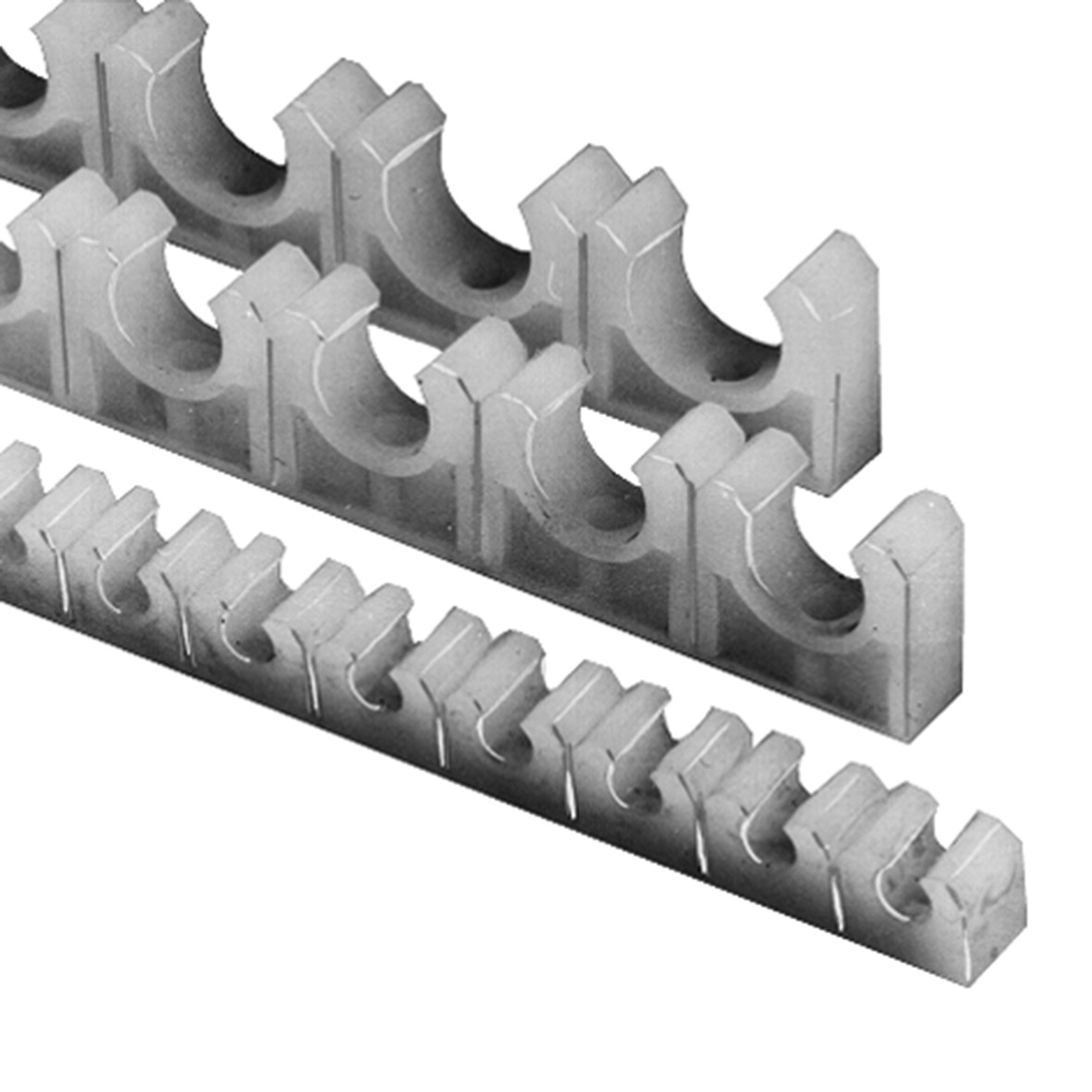

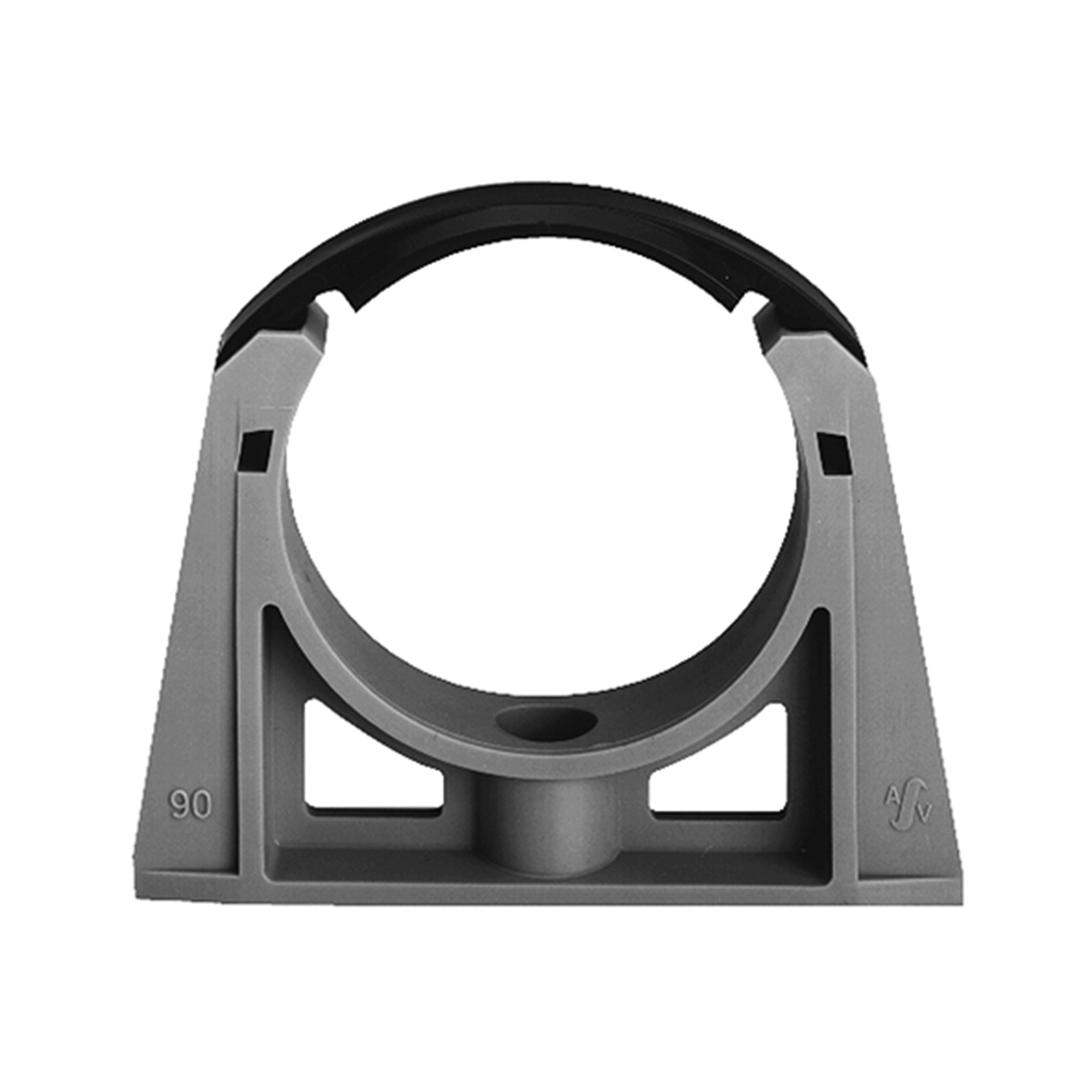

Rohrklemmen sind Halterungen mit geöffneter, kreisrunder Aussparung, in die Rohr- und Schlauchleitungen durch Einklemmen befestigt werden können. Anders als Schlauchschellen dienen Rohrklemmen nicht der Befestigung von Schlauchenden an Stutzen, sondern der Fixierung von Rohrleitungen, Kabeln und Schläuchen an Wänden, Decken oder anderen tragenden Konstruktionen. Die Sicherung der Leitung erfolgt durch die Klemmbacken, bei Rohrschellen zusätzlich durch einen formstabilen Verschlussbügel, mit dessen Hilfe auch Rohre mit Außendurchmessern bis 63 mm sicher befestigt werden können.
 |
 |
Rohrschellen und Rohrklemmen werden aus witterungsbeständigen, UV-stabilen und temperaturbeständigen Kunststoffen, wie HDPE (Polyethylen hoher Dichte) oder PP (Polypropylen), gefertigt. Sie kommen zur Fixierung von Kunststoffrohren, Kunststoffschläuchen und dank ihrer elektrisch isolierenden Eigenschaften auch zur Befestigung von Elektrokabeln zum Einsatz.
Ausführungen aus metallischen Legierungen werden ebenfalls angeboten.
Schlauchschellen und Rohrklemmen: Anwendungen und Einsatzbereich
Schlauchschellen und Rohrklemmen sind wichtige Befestigungselemente, die in zahlreichen Industrien und Lebensbereichen eingesetzt werden:
- In der Automobilindustrie werden Schlauchschellen verwendet, um Kühlmittelschläuche, Kraftstoffleitungen und Bremsleitungen zu befestigen.
- In der Landwirtschaft kommen sie zur Befestigung von Schläuchen und Leitungen für Bewässerungssysteme, Dünger- und Pestizidanwendungen zum Einsatz.
- Zur Fixierung von Rohren und Schlauchleitungen für Wasser, Gas und Heizungsanlagen findet man Schlauchschellen und Rohrklemmen ebenfalls in der Heizungs- und Sanitärtechnik vor.
- In der Lebensmittelindustrie mit ihren hohen hygienischen Standards werden spezielle Schlauchschellen und Rohrklemmen aus Edelstahl eingesetzt.
Schlauchschellen, Schlauchklemmen, Rohrschellen und Rohrklemmen kaufen Sie bei rct-online.de
Reichelt Chemietechnik ist als Laborausrüster Spezialist für Accessoires der Schlauch- und Fluidtechnik. Wir halten eine große Auswahl qualitativ hochwertiger Befestigungen für Rohre und Schläuche permanent an Lager. Egal ob Schlauchschellen, Schlauchklemmen, Rohrschellen oder Rohrklemmen – in unserem Sortiment werden Sie garantiert fündig. Profitieren auch Sie von unserer langjährigen Erfahrung, dem breiten Angebot und unserer umfassenden Beratung. Wir freuen uns auf Ihre Bestellung!
