Was sind Schlauchkupplungen?
Schlauchkupplungen werden verwendet, um Schlauchleitungen untereinander oder mit Maschinen und Geräten zu verbinden. Im Gegensatz zu herkömmlichen Schlauchverschraubungen sind diese Verbindungen jedoch nicht fest oder gar irreversibel: Schlauchkupplungen können mit einem einfachen Handgriff leicht und, dank der oftmals integrierten Ventile, auch nachtropffrei gelöst werden. Das ermöglicht ein schnelles, flexibles und unkompliziertes Schließen und Trennen von Schlauchleitungen.

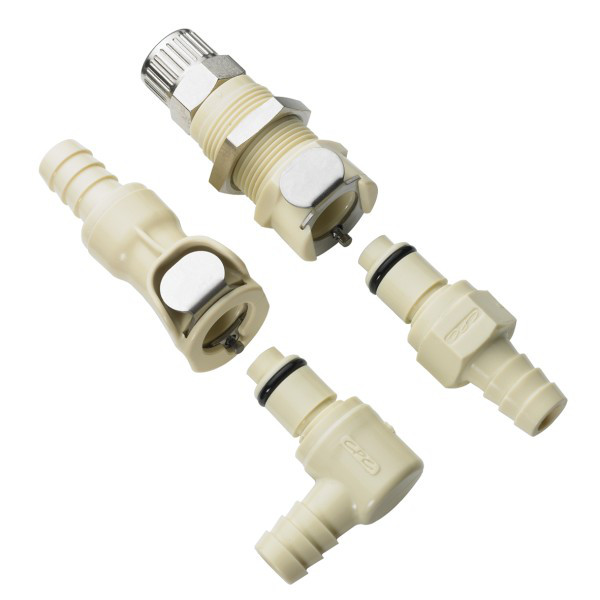

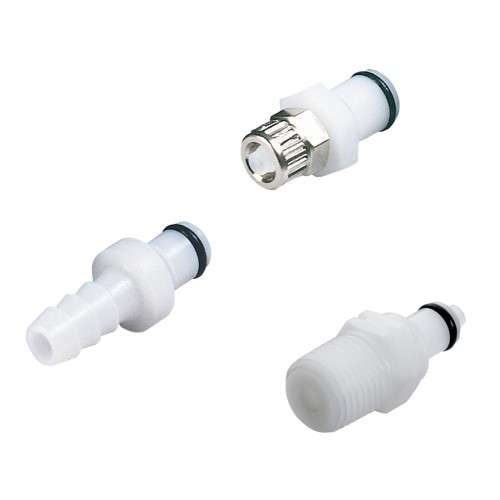

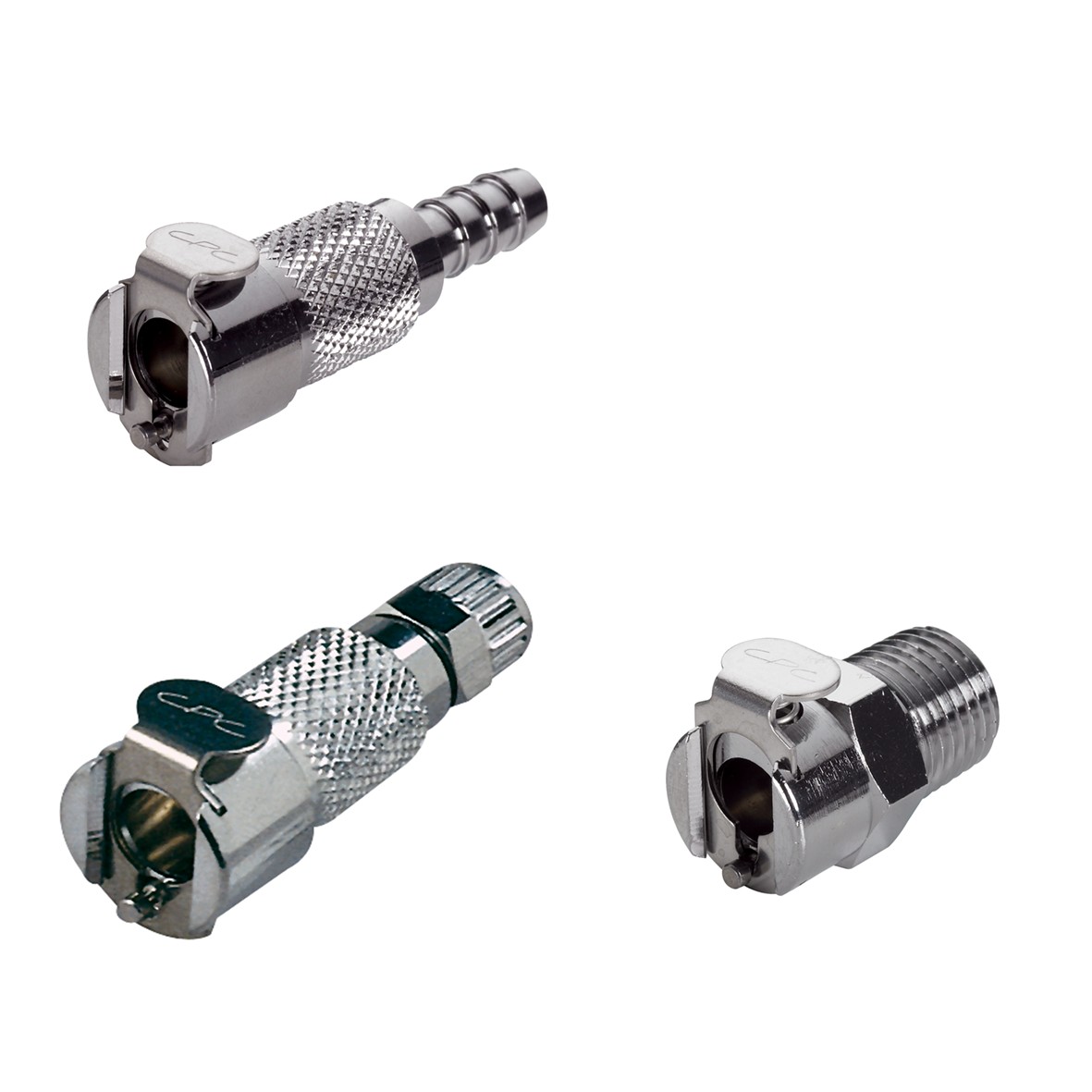

Solche Kupplungsverbindungen bestehen aus einem Schnellverschluss-Stecker, dem „männlichen Vaterteil“, der in die Schnellverschluss-Kupplung, dem „weiblichen Mutterteil“, eingesteckt wird. Dank integrierter Dichtungen und Ventile ist die so geschlossene Verbindung nicht nur absolut dicht, sondern beim Trennen auch nachtropffrei. Kupplungen und Stecker sind andererseits mit den benötigten Anschlüssen ausgestattet: Je nach Bedarf kann dies eine einfache Schlauchtülle, eine Schlauchverschraubung, Rohrverschraubung oder ein Gewindeanschluss sein.

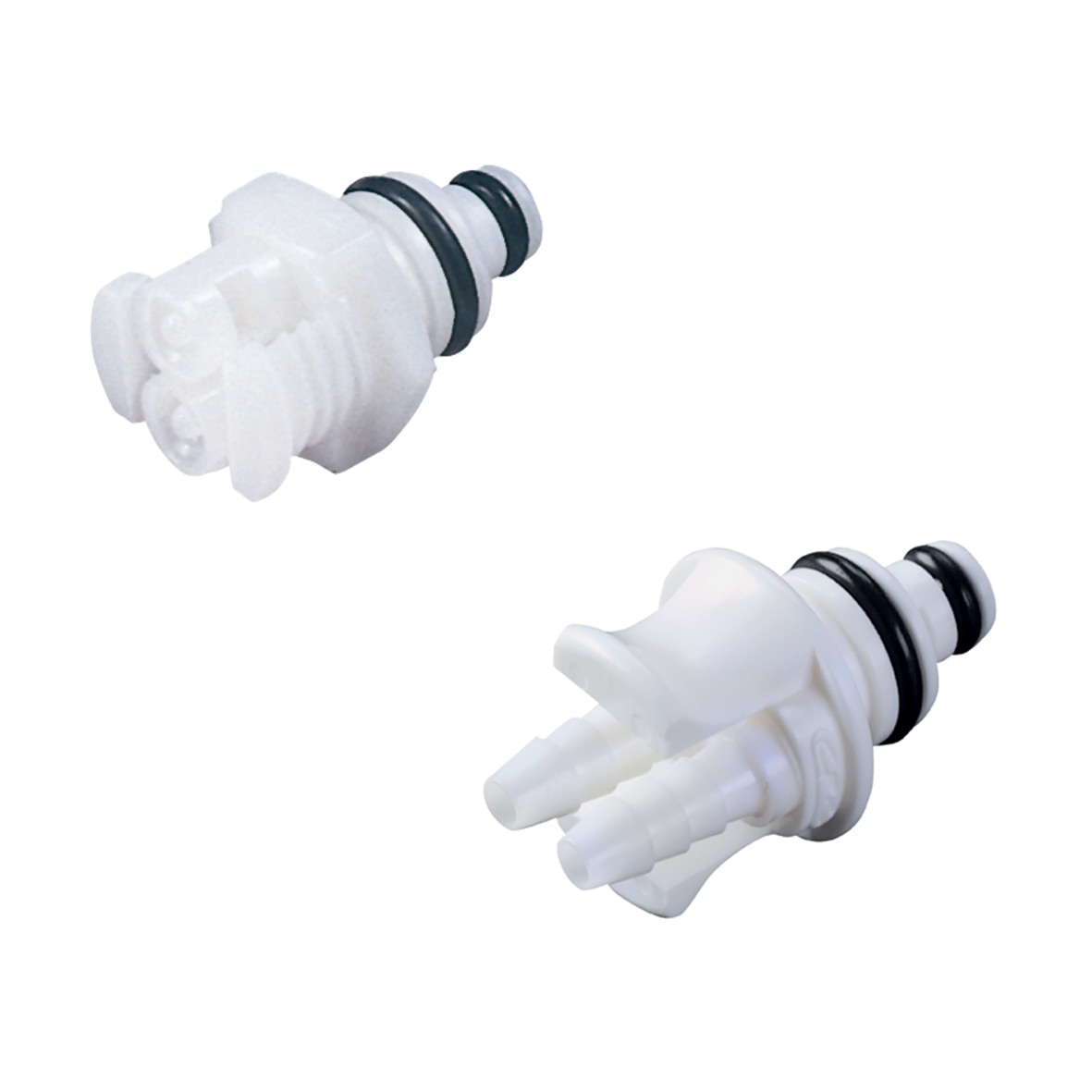

Neben Schnellkupplungen mit einem einzigen Leitungsanschluss, den sogenannten Einfach- oder Mono-Kupplungen, stehen auch Schlauchkupplungen mit mehreren Anschlüssen zur Verfügungen. Dank dieser Mehrfach- oder Multi-Kupplungen können mit einem Handgriff gleich mehrere Leitungen getrennt oder verbunden werden. Der Leitungstyp muss dabei nicht identisch sein: So können mit einer Multi-Kupplung beispielsweise elektrische Leitungen und Schlauchleitungen parallel verbunden werden. Multikupplungen werden insbesondere in komplizierteren Anlagen und Maschinen eingesetzt, wo ein schnelles Auswechseln und die Unverwechselbarkeit von Leitungen besonders wichtig sind.
Die Wahl der richtigen Schnellkupplung ist jedoch nicht nur von Art und Anzahl der Anschlüsse abhängig. Auch die relevanten Betriebsparameter, wie Druck, Temperatur und die zu leitenden Medien, gilt es zu berücksichtigen.
 |
 |
Werkstoffe für Schlauchkupplungen

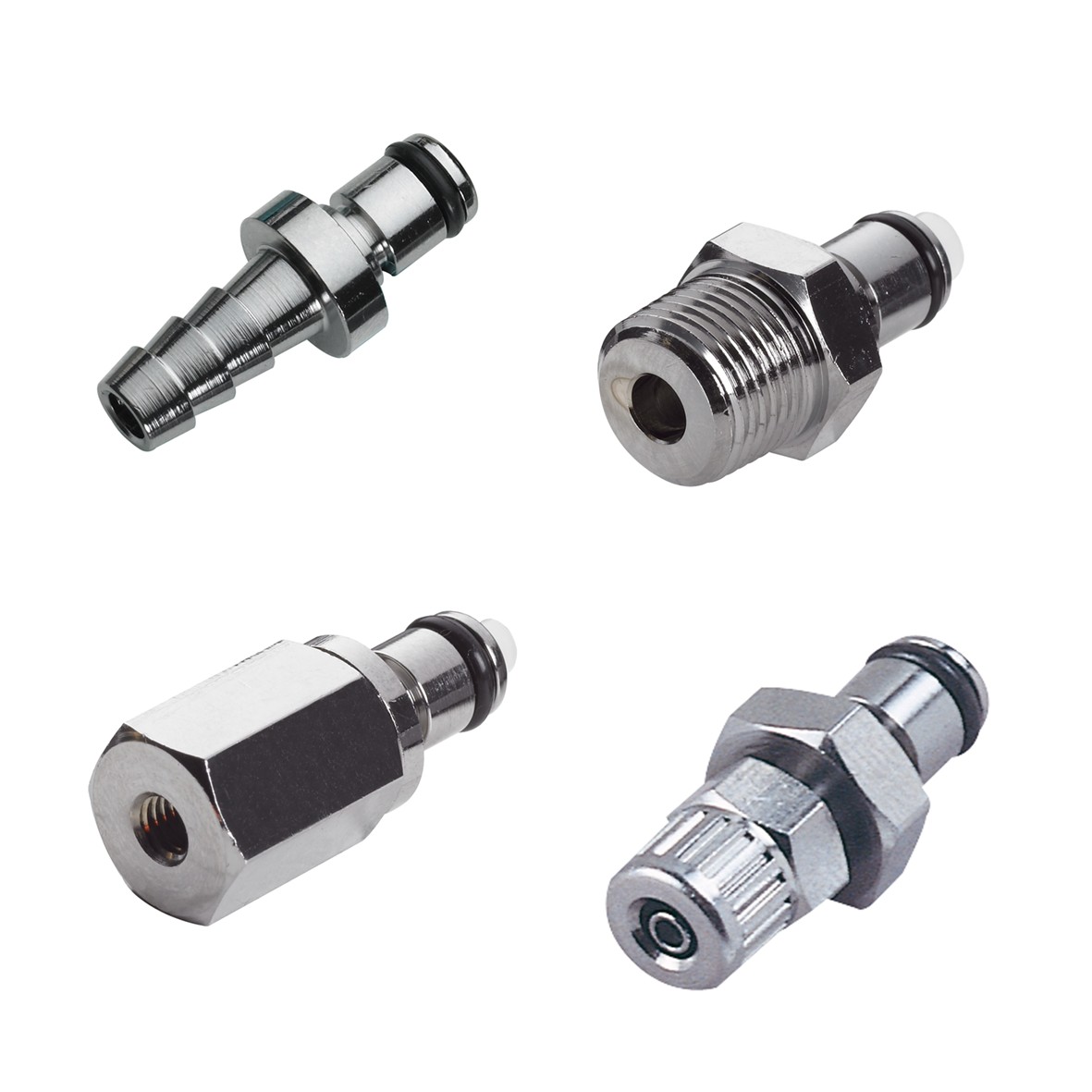

Viele Schnellkupplungen werden aus Metallen gefertigt und als Metallkupplungen angeboten. Als Werkstoffe dienen hierfür meist Messing und Edelstähle. Bedeutender Nachteil der Metallkupplungen ist ihre oft nicht ausreichende chemische Beständigkeit, insbesondere gegenüber stark korrosiven Medien. Positiv hervorzuheben sind jedoch die hohe Druckbeständigkeit bis 70 bar bei +20 °C sowie der breite Temperaturbereich von bis zu -40 °C bis +200 °C, je nach Ausführung.
 |
 |

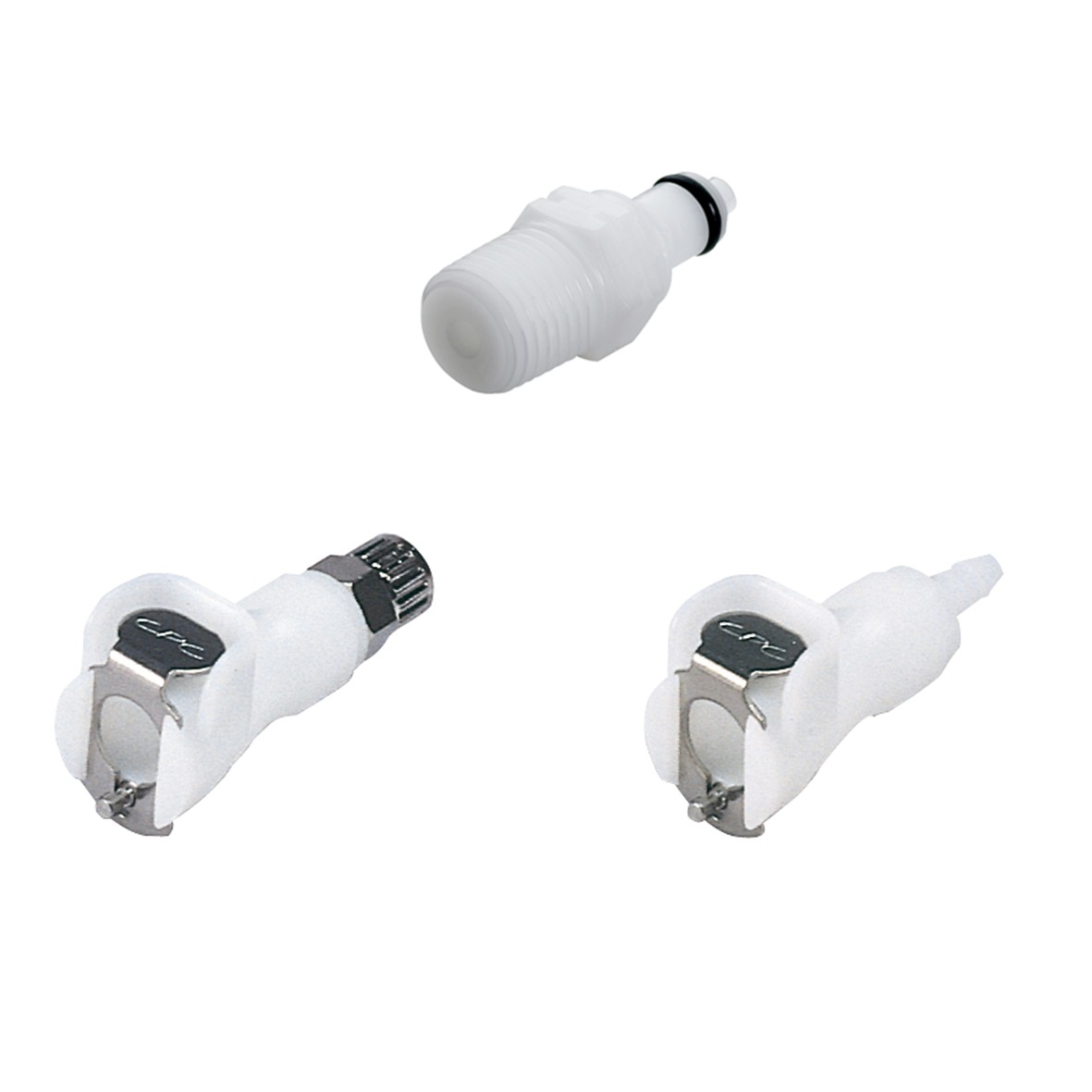

Auch Kupplungen aus zahlreichen Kunststoffen, wie Polypropylen (PP), sind am Markt etabliert. Polypropylen ist ein thermoplastischer Kunststoff aus der Gruppe der Polyolefine. Es zeigt eine ausgezeichnete chemische Beständigkeit gegenüber aliphatischen Kohlenwasserstoffen, Säuren, Laugen und diversen Lösungsmitteln. Thermisch belastbar ist der Kunststoff im Bereich von etwa 0 °C bis +100 °C, je nach Ausführung.
Eine bessere Tieftemperaturbeständigkeit kann mit den Kunststoffen Polysulfon (PSU) und Polyoxymethylen (POM) erreicht werden, die ebenfalls als Material für Schlauchkupplungen angeboten werden. Die chemische Beständigkeit dieser Schlauchkupplungsausführungen ist zwar nicht so gut wie bei Schnellkupplungen aus Polypropylen, sie können jedoch von -40 °C bis +138 °C belastet werden.
Für besonders anspruchsvolle Betriebsparameter stehen zudem Schnellkupplungen aus Polyvinylidenfluorid (PVDF) zur Verfügung. Der fluorierte Kunststoff ist chemisch beständig gegenüber zahlreichen Medien, wie Alkoholen, Aldehyden, Mineralölprodukten, Laugen und Säuren. PVDF-Schlauchkupplungen können bis 8 bar bei +20 °C druckbelastet und generell im Temperaturbereich von -20 °C bis +120 °C eingesetzt werden.
Einsatzgebiete der Schnellverschlusskupplungen
Druckluft Schlauchkupplungen
Druckluft- oder auch Pneumatikkupplungen sind Kupplungen für Druckluftschläuche. Sie sind mit einem Rückschlagventil ausgerüstet, das sich beim Entkuppeln des Schlauches verschließt. So wird gewährleistet, dass beim Kuppeln und Entkuppeln keine unter Druck stehenden Medien entweichen können.
 |

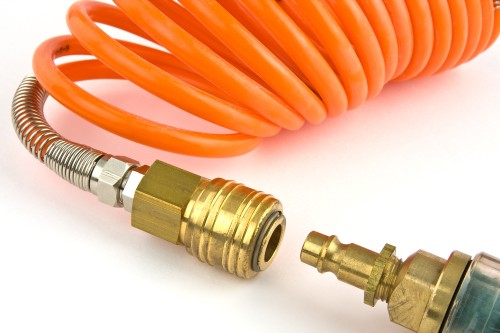

| Schnellverschluss-Kupplung für Druckluftanwendungen aus Messing |
Dazu gehören auch Druckluftsicherheitskupplungen. Sie verhindern durch ihre Restdrucksteuerung den gefährlichen Peitscheneffekt beim Entkuppeln. Ihre vollständige Entriegelung erfolgt erst, wenn der nippelseitige Druck eine bestimmte Schaltschwelle unterschritten hat.
Hydraulikkupplungen
Hydraulikkupplungen sind für sehr viel höhere Drücke, bis zu 1000 bar, ausgelegt. Sie zeichnen sich durch ihre besonders robuste Bauweise aus und werden als Schraub- und Steckkupplungen angeboten. Verwendung finden sie für zahlreiche Hydraulikanwendungen, zum Beispiel in Baggern und anderen Baumaschinen.
Schlauchkupplungen für Gase
Mit Gas-Schlauchkupplungen, die auch als Einhand-Schnellverschlusskupplungen bezeichnet werden, lassen sich schnell Geräte, wie Gasbrenner, anschließen oder Schlauchleitungen koppeln. Sie kommen bei der Leitung technischer Gase, wie Acetylen, Propan, Butan, Erdgas und Sauerstoff, sowie chemischer Dämpfe zum Einsatz.
Wasser Schlauchkupplungen
Wasser-Schlauchkupplungen finden im Heimbereich, für die Bewässerung im Garten- und im Landschaftsbau, sowie in der Industrie Verwendung. Sie dienen zum Anschluss flexibler Schlauchleitungen an stationäre Rohrleitungen bzw. Vergabestellen. Ein bekanntes Beispiel aus dem Alltag ist der Gartenschlauch, der mittels Schnellverschlusskupplung an einen stationären Wasserhahn angeschlossen wird. Im professionellen Bereich verwendet man Klauenkupplungen, im Heimbereich eher Steckkupplungen.
 |

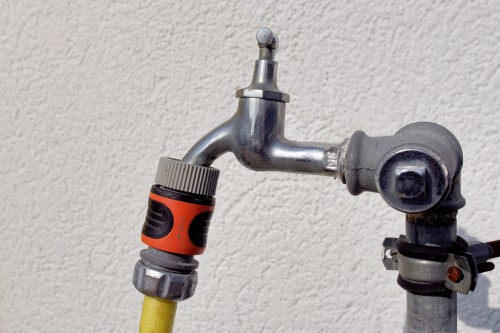

| Typische Schlauchkupplung im heimischen Garten |
Clean-Break- oder Trockenkupplungen
Aus Sicherheits-, Funktions-, und Umweltschutzgründen wurden Clean-Break-Kupplungen entwickelt. Sie werden auch als Trockenkupplungen bezeichnet und kommen hauptsächlich für den Chemiebereich zum Einsatz, wo ein Auslaufen gefährlicher Substanzen verhindert werden soll. Sie besitzen stirnseitig plane Ventile, sogenannte leckagefreie Ventile. Sie sind nach dem Volumenverdrängungsprinzip aufgebaut, wodurch ein Kuppeln annähernd ohne Lufteinschluss und ein Entkuppeln mit einer minimalen Leckagemenge, annähernd ohne Medienverlust, möglich ist. Ausführungen aus Edelstahl und chemikalienbeständigen Kunststoffen werden angeboten.

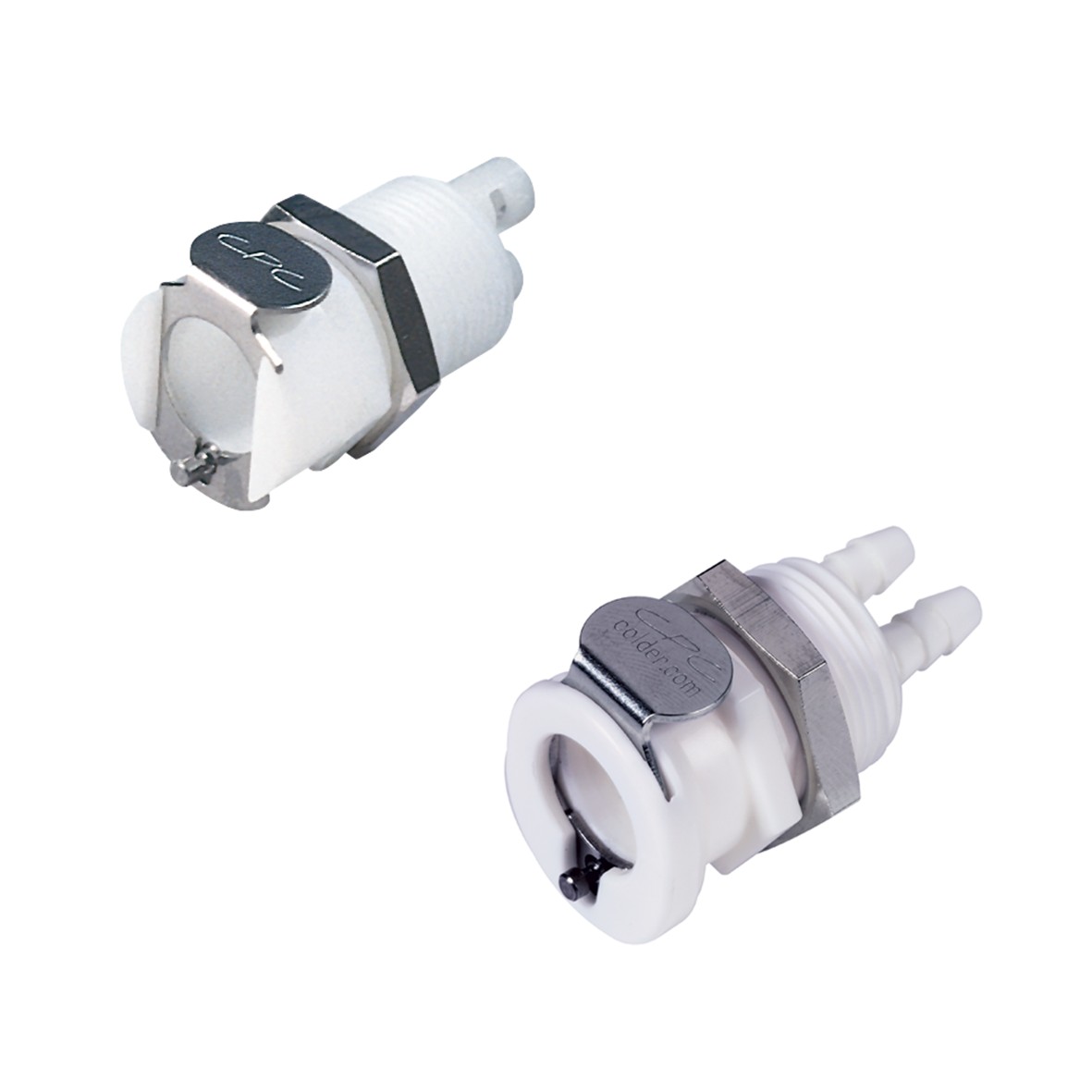

Solche nachtropffreien Schnellkupplungen bietet Reichelt Chemietechnik gefertigt aus zahlreichen Kunststoffen an. Die auslaufsichere Ausführung bietet Schutz vor Chemikalien und Dämpfen. Mit einer Entriegelungstaste erfolgt die Trennung. Dies ermöglicht ein tropffreies Lösen und Verbinden, auch bei einem hohen Leitungsdruck. Diese Kunststoff-Steckkupplungen weisen eine hohe Chemikalienbeständigkeit, ein geringes Totvolumen und eine große Durchflussgeschwindigkeit auf. Als Anschlussarten stehen Innen- und Außengewinde, Rohranschlüsse sowie Schlauchtüllen zur Verfügung.
 |
 |
Schlauchkupplungen bei Reichelt Chemietechnik
Schlauchkupplungen und Schlauchverbinder, aus Metall oder Kunststoff gefertigt, werden in der Schlauchtechnik für eine Vielzahl unterschiedlicher Applikationen benötigt. Zum sicheren Anschluss der Schläuche an Schlauchtüllen oder Schlauchstutzen bietet Reichelt Chemietechnik zusätzlich Schlauchschellen an. Egal ob für Industrie-, Labor-, Lebensmittel- oder Pharmaanwendungen, im Sortiment der Reichelt Chemietechnik, Ihrem Partner für Schlauch- und Fluidtechnik, werden Sie garantiert fündig. Profitieren Sie von unserer langjährigen Erfahrung, den kurzfristigen Lieferzeiten und dem Angebot qualitativ hochwertiger Schlauchkupplungen.
