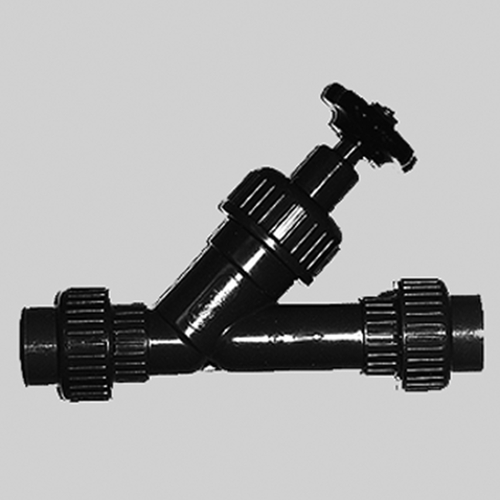

Produktspezifikation
Die Handabsperrventile sind für den Einbau in PE- oder PP-Rohrleitungen nach DIN 8074 bzw. DIN 8077 entwickelt.
Alle Ventilteile bestehen aus PP, mit Ausnahme des Handrades (Bakelite- Phenolformaldehydharz) und der Hutmutter aus PVC-U.
Dichtungen aus Polybuten. Spindelabdichtung durch Manschetten.
Beidseitig Verschraubung mit Schweißstumpf; Einlegeteile aus PP, Runddichtringe aus FPM.
Allgemeine Information
Einsatz in der Verfahrens- und Prozesstechnik, Chemische Industrie, Chemikalien-Transport, Entschwefelung- und Entstickungsanlagen, Abwasserreinigung, Wasseraufbereitung, Umwelttechnologie sowie Hygiene- und Sanitärtechnik.
Auf den genannten Gebieten dienen sie als Absperr-, Sicherungs- und Reinigungsorgane an Behältern, Rohrleitungen und Pumpenanlagen.
Leckagefreie Absperrung von flüssigen und gasförmigen Medien.
Ventilgehäuse spritzgegossen.
Alle mit dem Medium in Berührung stehenden Ventilteile aus Kunststoffen, die eine hohe Beständigkeit gegen chemische Einflüsse aufweisen. Sie eignen sich insbesondere dort, wo aggressive Medien abzusperren und zu fördern sind. Wahlweise PVC-U (Polyvinylchlorid, hart), PP (Polypropylen) oder PVDF (Polyvinylidenfluorid).
Die Verschraubungen enthalten Runddichtungen, Einlegeteile, Einschraubteile (PVC-Ventile) und Überwurfmuttern. Die Ventile werden als Kompletteinheit mit der Verschraubung geliefert. Zur Fixierung an Rohre besitzen die Ventile Endstutzen.
Der Anschluss an Rohrleitungen erfolgt bei den PVC-Ventilen beim ersten Einsatz durch Verkleben der Anschluss-Stutzen mit dem Rohr (Klebemuffe), bei den Ausführungen PP und PVDF verschweißt man Stutzen und Rohr (Schweißstumpf). Sind die Ventile einmal fest an Rohren fixiert, so können diese jederzeit durch Lösen der Verschraubung aus den Leitungen entfernt werden.
Handabsperrventile:
Bemerkenswerter Vorteil gegenüber z. B. Kugelhähnen als Absperrorgane: Während eines Transports ist ein unbeabsichtigtes Öffnen der Ventile nahezu ausgeschlossen.
Besonderer Einsatzfall: Verwendung als Absperrorgan an Chemikalien-Transportbehältern (Container-Behältern) mit entsprechender Zulassung
Flachsitz-Ventilteller mit Hartdichtung
Zur Abdichtung des Ventil-Oberteiles ist die Spindel mit einer doppelten Manschettenabdichtung versehen.
Ein leichtes Auswechseln der Dichtelemente ist möglich.
Max. Temperatur:
PVC-U +60 °C; PP +90 °C; PVDF +100 °C; Polybuton +90 °C; FPM +150 °C

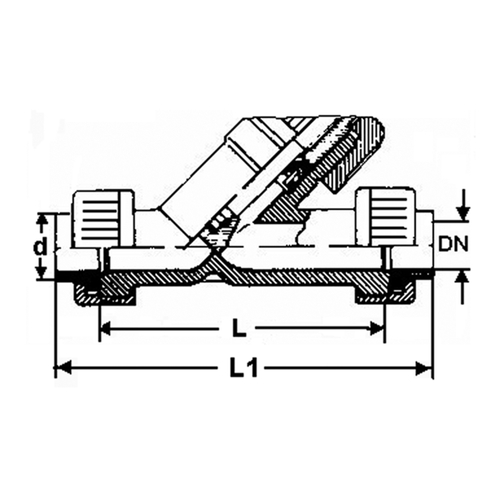

| Artikel | Bild |
d mm
|
NW mm
|
L mm
|
L1 mm
|
Einheit Stück
|
Preis Euro* |
Kaufen |
|---|---|---|---|---|---|---|---|---|
| 303406 |
|
20 | 15 | 130 | 168 | 1 | 243,00 | |
| 303407 |
|
25 | 20 | 150 | 194 | 1 | 267,00 | |
| 303408 |
|
32 | 25 | 160 | 210 | 1 | 328,00 | |
| 303409 |
|
40 | 32 | 180 | 238 | 1 | 378,00 | |
| 303410 |
|
50 | 40 | 200 | 268 | 1 | 453,00 | |
| 303411 |
|
63 | 50 | 230 | 312 | 1 | 791,00 | |
