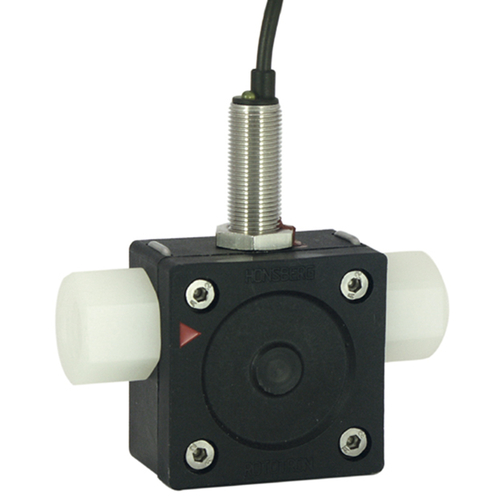

Flügelrad-Durchflussmesser aus PVDF

Einsatzgebiet Prozesschemie, Betriebstechnik, Anlagenbau Produktspezifikation Durchfluss... mehr

Einsatzgebiet

Prozesschemie, Betriebstechnik, Anlagenbau

Produktspezifikation

Durchfluss kleiner Mengen, mit induktivem Sensor

Weitgehende Verschleißfreiheit durch hochwertige Keramikachse und Keramiklager

Ausgangssignal PNP

Keine Ein- und Auslaufstrecke erforderlich

Unkompliziertes Messen von Durchflüssen

Funktionsbeschreibung: Das Flügelrad im Durchflussmesser wird durch die Durchflussgeschwindigkeit in Rotation versetzt. Die Umdrehungen des Flügelrades sind proportional der Durchflussmenge pro Zeit. Die Aufnahme der Rotationsgeschwindigkeit geschieht durch einen induktiven Näherungsschalter.

Technische Spezifikation

Werkstoff:

Gehäuse: PVDF (Polyvinylidenfluorid)

Rotor: PVDF (Polyvinylidenfluorid) sowie 1.4310 (Edelstahl)

Lager: Iglidur X

Achse: Keramik ZrO2 - TZP

Dichtung: FPM (Fluorkautschuk)

Max. Betriebsdruck: 16 bar bei +20 °C

Stromstärke: 10 mA (Ruhe); 200 mA (Ausgang, max.)

Anschluss am Sensor: 2 m Kabel

Ausgang: PNP

Kurzschlussfestigkeit: ja

Verpolungssicher: ja

Schutzart: IP 67

Anschluss: Innengewinde G 3/8" bzw. G 1" aus PVDF

Keine zusätzlichen Informationen verfügbar.
Artikel Bild NW
mm
max. Durchfluss Flüssigkeiten1
l/min.
Messbereich Flüssigkeiten1
l/min.
max. Betr.-Druck1
bar
Impulse2 Frequenz
Hz
Einheit
Stück

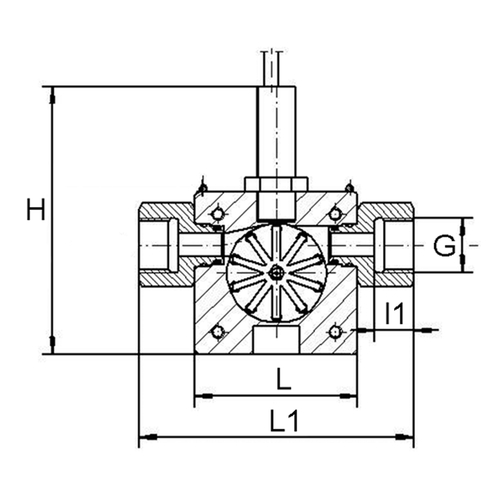

Innengewinde l1
mm
H
mm
L
mm
L1
mm
SW
mm
Preis
Euro*
Kaufen
341749
10 1,8 0,1 - 1,5 16 10200 255 1 G 3/8" 12 88 50 84 22 518,00
341750
10 12 0,2 - 10 16 3345 558 1 G 3/8" 12 88 50 84 22 528,00
341751
10 16,8 0,4 - 12 16 1755 341 1 G 3/8" 12 88 50 84 22 538,00
341752
25 36 2 - 30 16 1216 608 1 G 1" 18 103 70 110 38 852,00
341753
25 72 3 - 60 16 607 607 1 G 1" 18 103 70 110 38 862,00
341754
25 120 4 - 100 16 252 420 1 G 1" 18 103 70 110 38 872,00
