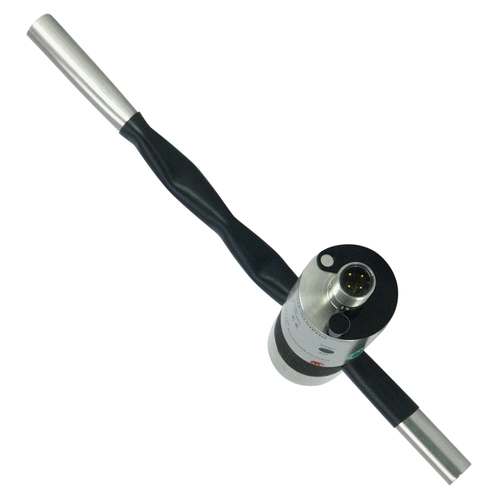

Durchflussmesser für kleinere Durchflüsse - Standard

Einsatzgebiet Kalorimetrischer Durchfluss-Schalter/-Transmitter zum Einsatz in Labor und... mehr

Einsatzgebiet

Kalorimetrischer Durchfluss-Schalter/-Transmitter zum Einsatz in Labor und Betrieb

Produktspezifikation

Durchflussschalter für kleine Durchflüsse

Nur ein medienberührendes Material

Keine sich bewegende Teile (Rotor) im Messmedium

Analogausgang

Geringer Druckverlust

Schnelle Reaktionszeit

Gerät ist temperaturkompensiert und linearisiert

Integriert ist ein Minimum-Grenzwertschalter, der frei programmierbar ist.

Funktionsbeschreibung: Der Durchfluss-Sensor vereint in kompakter Bauform das Messrohr mit der Anwendungselektronik. Je nach Ausführung kann diese einen setzbaren Grenzwert mit Transistorenausgang oder einen analogen Ausgang (4-20 mA oder 0-10 V) ansteuern. Die Auswerteelektronik erfasst die Strömungsgeschwindigkeit über die Temperaturdifferenz zweier Temperatursensoren. Der Schaltausgang ist ein "push-pull" Transistorenausgang und bedient PNP und NPN-Eingänge gleichermaßen. Die Funktion ist als Minimum-Kontakt ausgelegt.

Zubehör: THOMAFLUID®-Rundsteckerverbinder Artikel 341709 - 341714

Technische Spezifikation

Werkstoff: Edelstahl 1.4571, medienberührend

Messbereich: 0,01 - 10 l/min., je nach Typ

Messprinzip: kalorimetrisch

Temperaturbereich: 0 bis +70 °C

Max. Betriebsdruck: 10 bar

Druckverlust: 0,3 bar (bei max. Durchfluss)

Schutzart: IP 65

Spannung: 24 V= ±10 %

Stromstärke: max. 100 mA

Schalterausgang: Transistorenausgang "push-pull" (kurzschluss- und verpolungsfest)

Schalthysterese: Durchfluss 1 % EW, Temperatur ca. +1 °C

Anzeige: gelbe LED

Einstellung: mittels Magnet

Analogausgang/-Signal: 4 - 20 mA oder 0 - 10 V=

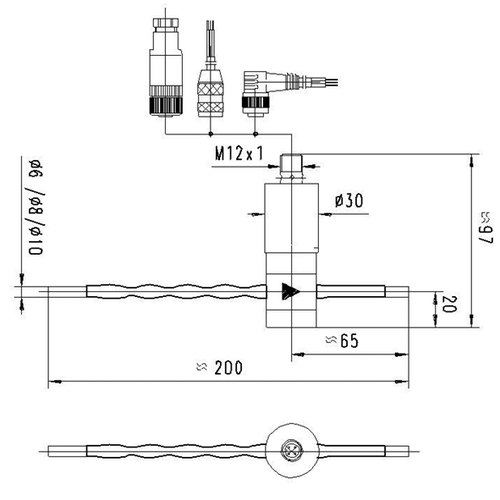

Elektr. Anschluss: für Rundsteckerverbinder M12x1, 4 polig

Gewicht: 200 g

Keine zusätzlichen Informationen verfügbar.
Artikel Bild Messbereich Flüssigkeiten
l/min.
Ø-Rohr
mm
Signalausgang Einheit
Stück
Preis
Euro*
Kaufen
341703
0,01 - 2 6 0 - 10 V 1 531,00
341704
0,01 - 2 6 4 - 20 mA 1 531,00
341705
0,025 - 5 8 0 - 10 V 1 531,00
341706
0,025 - 5 8 4 - 20 mA 1 531,00
341707
0,05 - 10 10 0 - 10 V 1 531,00
341708
0,05 - 10 10 4 - 20 mA 1 531,00
