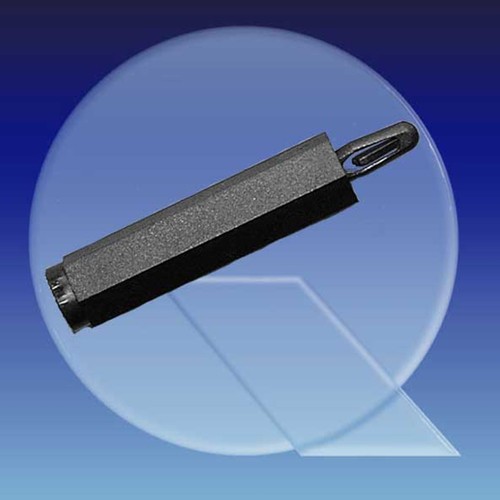

Snap-in Bolzen aus PA (M3 - M4 innen) | Reichelt Chemietechnik

Vorschau: Snap-in Bolzen aus PA (M3 - M4 innen)

Produktspezifikation Für Leiterplatten oder Bleche mit der Dicke von 1,6 mm... mehr

Menü schließen

Produktspezifikation

Für Leiterplatten oder Bleche mit der Dicke von 1,6 mm

Empfohlener Durchmesser der Montagebohrung 4 mm

Mit Rastnase

P2 = 9,5 mm

Werkstoff: PA 6.6 (Polyamid 6.6)

Farbe: schwarz

Allgemeine Information PA 6 .6 Guter Gleitreibungskoeffizient Hohe mechanische und... mehr

Menü schließen

Allgemeine Information PA 6.6

Guter Gleitreibungskoeffizient

Hohe mechanische und Ermüdungsfestigkeit

Hervorragendes Rückstellvermögen

Stoßbelastbar und schlagzäh

Abriebfest

Kältefest

Chemische Charakteristik:

Gute Beständigkeit gegenüber schwachen Laugen, jedoch gegen starke Laugen nur mäßig beständig; beständig gegen aromatische und aliphatische Kohlenwasserstoffe, Kraftstoffe, Mineralöle und mineralische Schmierstoffe; geeignet für Alkohole, Ester, Ketone, Äther und Amine.

Werkstoffspezifikation:

Die Polyamide sind universelle Werkstoffe für mechanische Funktionsteile

Die Temperaturbeständigkeit von Polyamid ab -30 bis +100 °C, kurzzeitig +120 °C erlaubt den Einsatz in vielen Industriezweigen

Verbindungsteile aus Polyamid und ähnlichen Kunststoffen schützen vor Rost- und Korrosionsschäden

Besitzen isolierende Eigenschaften und eine erstaunlich hohe Zugfestigkeit

PA kann auch in der Lebensmittelindustrie und in medizinischen Bereichen eingesetzt werden

Beständig gegen Korrosion und Abrieb

Ungiftig und nicht magnetisch

Schwingungsdämpfend

PA 6.6 weist die gleiche chemische Beständigkeit auf wie PA 6

PA 6.6 besitzt gegenüber PA 6 eine höhere Härte, Verschleißfestigkeit und eine etwas höhere Gebrauchstemperatur

PA 6.6 ist jedoch gegenüber PA 6 etwas weniger stoßbelastbar und schlagzäh

Keine Lebensmittelzulassung

Werkstoff: PA 6.6 (Polyamid 6.6)

Farbe: natur

Dichte: 1,14 g/cm³ (DIN 53479)

Temperaturbereich: -30 bis +100 °C

Schmelztemperatur: +255 °C (DIN 53736)

Streckspannung: 83 N/mm² (ISO 527)

Reißdehnung: 30 % (DIN 53455)

Biegefestigkeit: 115 N/mm² (DIN 53452)

E-Modul: 3.000 N/mm² (DIN 53457)

Schlagzähigkeit (Charpy): ohne Bruch (DIN 53453)

Kerbschlagzähigkeit (Izod): 60 J/m (ASTM D 256)

Gleitreibungskoeffizient geg. Stahl (tr.): 0,35 - 0,42

Dielektr. Verlustfaktor (bei 1 MHz): 0,025 (DIN 53483)

Spez. Durchgangswiderstand: 10¹⁵ Ohm x cm (DIN 53482)

Oberflächenwiderstand: 10¹⁴Ohm (DIN 53482)

Kriechstromfestigkeit (CTI): >600 V (IEC 112)

Elektr. Durchschlagfestigkeit: ca. 40 kV/mm (DIN 53481)

Wasseraufnahme (Sättigung): ca. 8,5 % (DIN 53495)

Feuchtigkeitsaufnahme (NK-Sättigung): ca. 2,9 % (DIN 53714)

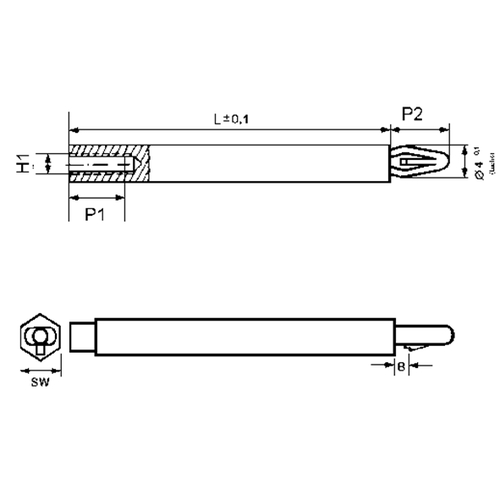

Artikel	Innengewinde	P1 mm	P2 mm	L mm	SW mm	Einheit Stück	Preis Euro*
338739	M3 x 0,5	3	9,5	6	6	10	45,00
338740	M3 x 0,5	3	9,5	6	6	25	97,00
338741	M3 x 0,5	4	9,5	8	6	10	45,00
338742	M3 x 0,5	4	9,5	8	6	25	97,00
338743	M3 x 0,5	5	9,5	10	6	10	45,00
338744	M3 x 0,5	5	9,5	10	6	25	97,00
338745	M3 x 0,5	6	9,5	12	6	10	48,00
338746	M3 x 0,5	6	9,5	12	6	25	103,00
338747	M3 x 0,5	7	9,5	15	6	10	48,00
338748	M3 x 0,5	7	9,5	15	6	25	103,00
338749	M3 x 0,5	9	9,5	18	6	10	48,00
338750	M3 x 0,5	9	9,5	18	6	25	103,00
338751	M3 x 0,5	10	9,5	20	6	10	48,00
338752	M3 x 0,5	10	9,5	20	6	25	103,00
338753	M3 x 0,5	10	9,5	25	6	10	63,00
338754	M3 x 0,5	10	9,5	25	6	25	133,00
338755	M3 x 0,5	10	9,5	30	6	10	63,00
338756	M3 x 0,5	10	9,5	30	6	25	133,00
338757	M3 x 0,5	10	9,5	35	6	10	69,00
338758	M3 x 0,5	10	9,5	35	6	25	146,00
338759	M3 x 0,5	10	9,5	40	6	10	69,00
338760	M3 x 0,5	10	9,5	40	6	25	146,00
338761	M4 x 0,7	3	9,5	6	8	10	41,00
338762	M4 x 0,7	3	9,5	6	8	25	86,00
338763	M4 x 0,7	4	9,5	8	8	10	43,00
338764	M4 x 0,7	4	9,5	8	8	25	90,00
338765	M4 x 0,7	5	9,5	10	8	10	50,00
338766	M4 x 0,7	5	9,5	10	8	25	105,00
338767	M4 x 0,7	6	9,5	12	8	10	50,00
338768	M4 x 0,7	6	9,5	12	8	25	105,00
338769	M4 x 0,7	7	9,5	15	8	10	50,00
338770	M4 x 0,7	7	9,5	15	8	25	105,00
338771	M4 x 0,7	9	9,5	18	8	10	50,00
338772	M4 x 0,7	9	9,5	18	8	25	105,00
338773	M4 x 0,7	10	9,5	20	8	10	50,00
338774	M4 x 0,7	10	9,5	20	8	25	105,00
338775	M4 x 0,7	10	9,5	25	8	10	58,00
338776	M4 x 0,7	10	9,5	25	8	25	125,00
338777	M4 x 0,7	10	9,5	30	8	10	58,00
338778	M4 x 0,7	10	9,5	30	8	25	125,00
338779	M4 x 0,7	10	9,5	35	8	10	65,00
338780	M4 x 0,7	10	9,5	35	8	25	137,00
338781	M4 x 0,7	10	9,5	40	8	10	65,00
338782	M4 x 0,7	10	9,5	40	8	25	137,00
