Gerade-Rohrverschraubung mit Außengewinde aus Messing oder Edelstahl

Gerade-Rohrverschraubung mit Außengewinde aus Messing oder Edelstahl

Produktspezifikation Einschraubverbinder mit durchgehender Bohrung aus Messing oder Edelstahl... mehr

Produktspezifikation

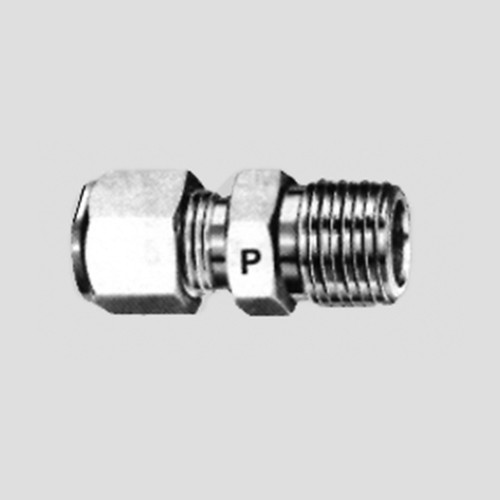

Einschraubverbinder mit durchgehender Bohrung aus Messing oder Edelstahl 1.4401 (SS 316, US-Standard) für den Anschluss von Mikrokapillaren.

Einerseits mit konischem NPT-Außengewinde zur druckfesten Verbindung mit Behältern und Ventilen, andererseits mit einer Schneidringverschraubung ausgerüstet. Die Dichttechnik sichert annähernde Totvolumenfreiheit.

Allgemeine Information Schneidringverschraubungen Einsatzgebiet Gas- und Wasserbereich,... mehr

Menü schließen

Allgemeine Information Schneidringverschraubungen

Einsatzgebiet

Gas- und Wasserbereich, chemischen und petrochemischen Apparate- und Anlagenbau, pharmazeutische Industrie, Papier- und Kunststoffindustrie, Hafen- und Schleusenanlagen, Schiffsbau, Luftfahrt, Offshore-Anlagenbau, Mess- und Regeltechnik, hydraulischen Anlagen mit erhöhter korrosiver Beanspruchung.

Produktspezifikation

Schneidring-Rohrverschraubungen nach EN ISO 8434-1 / DIN 2353 dienen als form- und kraftschlüssige Hochdruck-Verbindungen.

Beim Anzug der Überwurfmutter verjüngt sich der gehärtete Schneidring und schneidet in das Rohr ein. Vor der Schneidkante wird ein deutlich sichtbarer Wulst erzeugt. Für einen korrekten Sitz des Schneidringes ist es wichtig, dass das rechtwinklig abgetrennte Rohr am Konusanschlag anliegt.

In der Endphase des Einschneidvorganges wird bedingt durch den Winkel der Schneidkante eine Kaltverfestigung der Einschneidstelle am Rohr bewirkt. Durch die konstruktive Formgebung des Schneidringes wird die Einschneidtiefe begrenzt und verhindert so, dass Rohre mit geringen Wandstärken durchgeschnitten werden.

Die Verbindung der Schneidringverschraubung kann beliebig oft gelöst und wieder montiert werden.

Montage

1. Rohr rechtwinklig absägen und innen und außen leicht entgraten und reinigen. Keine Rohrschneider verwenden. Bei dünnwandigen oder weichen Rohren ist eine Verstärkungshülse zu verwenden.

2. Stutzen-Gewinde und -Konus, Überwurfmutter innen und Schneidring gut einölen.

3. Überwurfmutter und Schneidring auf das Rohr schieben. Auf richtige Lage des Schneidringes achten - sonst Fehlmontage.

4. Überwurfmutter so weit wie möglich von Hand aufdrehen. Markierung der Überwurfmutter zur Kontrolle der vorgeschriebenen Umdrehungen anbringen. Rohr bis Anschlag in Konus drücken. Überwurfmutter mit Schraubenschlüssel ca. 1 Umdrehung anziehen. Rohr darf nicht mit drehen.

5. Zur Kontrolle der Montage Überwurfmutter lösen. Das aufgeworfene Rohrmaterial muss die vordere Schneidringfläche bedecken. Wenn nicht, leicht nachziehen. Durch die Federwirkung des Schneidringes kann sich dieser noch drehen lassen - kein Funktionsfehler.

6. Endmontage: Überwurfmutter auf Stutzen bis zum merklichen Kraftanstieg montieren. Danach mit 1/4 - 1/2 Drehung (Schneidringverschraubung) festziehen.

Achtung

Montage von Edelstahlverschraubungen nur unter Zuhilfenahme geeigneter Schmiermittel.

Bei mehrmaliger Montage und Demontage gibt es eine Montagepaste auf Anfrage.

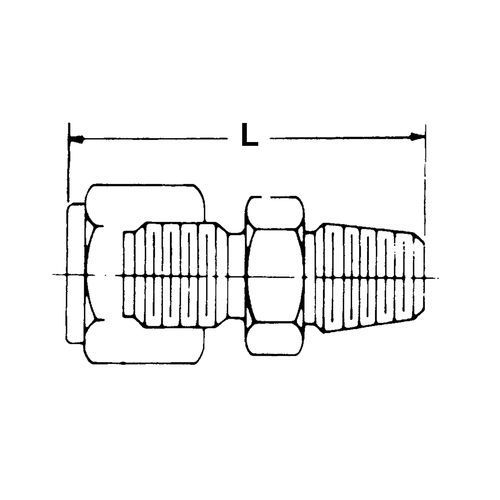

Artikel	Rohr Außen-Ø Zoll	Außengewinde	Werkstoff	L mm	Einheit Stück	Preis Euro*
54615	1/16"	NPT 1/16"	Edelstahl	24,6	1	54,00
54616	1/16"	NPT 1/16"	Messing	24,6	1	25,00
54617	1/16"	NPT 1/8"	Edelstahl	26,1	1	54,00
54618	1/16"	NPT 1/8"	Messing	26,1	1	25,00
54619	1/16"	NPT 1/4"	Edelstahl	31,8	1	54,00
54620	1/16"	NPT 1/4"	Messing	31,8	1	25,00
54621	1/8"	NPT 1/16"	Edelstahl	30,1	1	42,00
54622	1/8"	NPT 1/16"	Messing	30	1	22,00
54623	1/8"	NPT 1/8"	Edelstahl	30,1	1	42,00
54624	1/8"	NPT 1/8"	Messing	30	1	22,00
54625	1/8"	NPT 1/4"	Edelstahl	35,6	1	42,00
54626	1/8"	NPT 1/4"	Messing	35,6	1	22,00
54627	1/4"	NPT 1/8"	Edelstahl	32,8	1	42,00
54628	1/4"	NPT 1/8"	Messing	32,8	1	22,00
54629	1/4"	NPT 1/4"	Edelstahl	37,6	1	42,00
54630	1/4"	NPT 1/4"	Messing	37,6	1	22,00
54631	1/4"	NPT 3/8"	Edelstahl	38,4	1	48,00
54632	1/4"	NPT 3/8"	Messing	38,4	1	22,00
54633	1/4"	NPT 1/2"	Edelstahl	43,9	1	48,00
54634	1/4"	NPT 1/2"	Messing	43,9	1	23,00
54635	3/8"	NPT 1/8"	Edelstahl	35,6	1	48,00
54636	3/8"	NPT 1/8"	Messing	35,6	1	23,00
54637	3/8"	NPT 1/4"	Edelstahl	40,4	1	48,00
54638	3/8"	NPT 1/4"	Messing	40,4	1	23,00
54639	3/8"	NPT 3/8"	Edelstahl	40,4	1	64,00
54640	3/8"	NPT 3/8"	Messing	40,4	1	36,00
54641	3/8"	NPT 1/2"	Edelstahl	46,1	1	66,00
54642	3/8"	NPT 1/2"	Messing	46	1	36,00
54643	1/2"	NPT 1/4"	Edelstahl	44,5	1	66,00
54644	1/2"	NPT 1/4"	Messing	44,5	1	36,00
54645	1/2"	NPT 3/8"	Edelstahl	44,5	1	75,00
54646	1/2"	NPT 3/8"	Messing	44,5	1	36,00
54647	1/2"	NPT 1/2"	Edelstahl	44,3	1	75,00
54648	1/2"	NPT 1/2"	Messing	44,3	1	36,00
