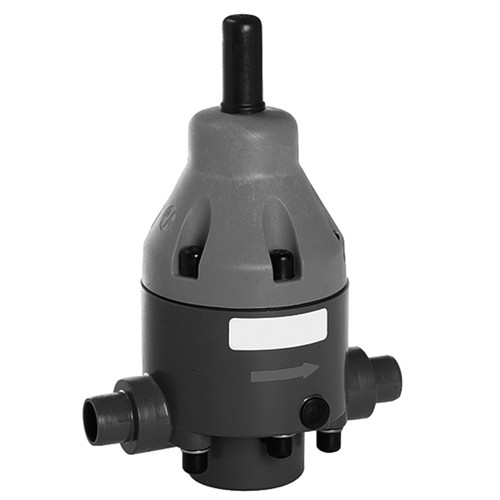

Druckhalteventil aus PP - rückdrucksicher

Produktspezifikation Korrosionsbeständig und schlagzäh Technische Spezifikation... mehr

Produktspezifikation

Korrosionsbeständig und schlagzäh

Technische Spezifikation

Werkstoff:

Ventilunterteil: PP (Polypropylen), grau (RAL 7032)

Ventiloberteil: PP (Polypropylen), glasfaserverstärkt, orange (RAL 2005)

Kolben: PP (Polypropylen)

Trennscheibe: PP (Polypropylen)

Membran: EPDM (Ethylen-Propylen-Dien-Kautschuk), mediumseitig PTFE (Polytetrafluorethylen)- aufvulkanisiert

Ventilsitzdichtung: EPDM (Ethylen-Propylen-Dien-Kautschuk); FPM (Fluorkautschuk)

RD-Dichtringe der Verschraubungen: EPDM bzw. FPM

Verbindungsschrauben: Edelstahl 1.4301 (V2A)

Medien: Technisch reine, neutrale und aggressive Flüssigkeiten, soweit die gewählten Ventilwerkstoffe bei der Arbeitstemperatur beständig sind.

Max. Temperatur: +70 °C

Max. Betriebsdruck: 10 bar bei +20 °C

Druckbereiche: 0,3 - 10 bar

Druckvoreinstellung: in 0,5 bar Schritten zwischen 0,5 und 10 bar

Öffnungsdruck: ca. 0,5 bar

Hysterese: ca. 0,3 bar

Einbaulage: beliebig

Anschluss: Stumpf-/Muffen-Schweißstutzen oder Verschraubung mit Schweißmuffe

Allgemeine Information In verfahrenstechnischen Anlagen zur Konstanthaltung von Arbeits- oder... mehr

Allgemeine Information

In verfahrenstechnischen Anlagen zur Konstanthaltung von Arbeits- oder systembedingten Gegendrücken sowie zum Abbau von Druckpulsationen. Die besondere Membrangestaltung und das Zusammenwirken von Membranfläche, Ventilkolben und Ventilsitz halten den Arbeitsdruck bei auftretendem Gegendruck nahezu konstant.

Als Druckhalteventil in Dosierpumpen zur Gewährleistung der Dosiergenauigkeit. Bei Auftreten eines Gegendrucks auf der Sekundärseite bleibt der Vordruck und somit auch die Dosiermenge konstant.

In allen Arbeitsbereichen, wo konstanter Druck benötigt wird.

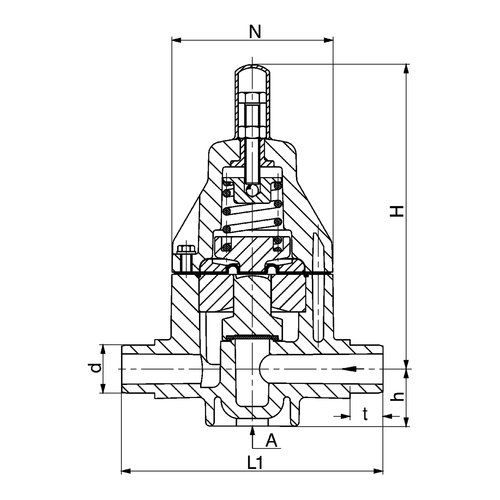

Arbeitsweise des Ventils:

Steigt der Arbeits- oder Eintrittsdruck über den Einstellwert, wird der druckbeaufschlagte Ventilkolben gegen die Federkraft angehoben, wodurch das Ventil geöffnet wird und ein Druckabbau in die Austrittsseite erfolgt. Sobald der Arbeitsdruck am Ventilkolben geringer wird als die eingestellte Federspannung, schließt das Ventil. Tritt bei dem dynamisch strömenden Ventil mit eingestelltem Arbeitsdruck ein anlagenbedingter Gegendruck auf der Austrittsseite auf, wirkt dieser gleichzeitig unter der Membranwirkfläche und auf dem Ventilkolben, d.h. die Kraft unter der Membranfläche und die auf dem Kolben wirkende Kraft heben sich gegenseitig auf, weil die Membran gleich groß wie die Ventilsitzfläche/Wirkfläche ist. Der Ventilhub und somit der Arbeitsdruck bleiben nahezu konstant.

Artikel Bild NW
mm
Anschluss Werkstoff Dichtung Einheit
Stück
Preis
Euro*
Kaufen
350811
10 Schweißstutzen (Stumpf/Muffe) 16 mm EPDM 1 232,00
350812
15 Schweißstutzen (Stumpf/Muffe) 20 mm EPDM 1 232,00
350813
20 Schweißstutzen (Stumpf/Muffe) 25 mm EPDM 1 314,00
350814
25 Schweißstutzen (Stumpf/Muffe) 32 mm EPDM 1 314,00
350815
32 Schweißstutzen (Stumpf/Muffe) 40 mm EPDM 1 386,00
350816
40 Schweißstutzen (Stumpf/Muffe) 50 mm EPDM 1 386,00
350817
50 Schweißstutzen (Stumpf/Muffe) 63 mm EPDM 1 386,00
350818
10 Verschraubung mit Schweißmuffe 16 mm EPDM 1 258,00
350819
15 Verschraubung mit Schweißmuffe 20 mm EPDM 1 262,00
350820
20 Verschraubung mit Schweißmuffe 25 mm EPDM 1 344,00
350821
25 Verschraubung mit Schweißmuffe 32 mm EPDM 1 348,00
350822
32 Verschraubung mit Schweißmuffe 40 mm EPDM 1 420,00
350823
40 Verschraubung mit Schweißmuffe 50 mm EPDM 1 434,00
350824
50 Verschraubung mit Schweißmuffe 63 mm EPDM 1 462,00
350825
10 Schweißstutzen (Stumpf/Muffe) 16 mm FPM 1 262,00
350826
15 Schweißstutzen (Stumpf/Muffe) 20 mm FPM 1 262,00
350827
20 Schweißstutzen (Stumpf/Muffe) 25 mm FPM 1 356,00
350828
25 Schweißstutzen (Stumpf/Muffe) 32 mm FPM 1 356,00
350829
32 Schweißstutzen (Stumpf/Muffe) 40 mm FPM 1 436,00
350830
40 Schweißstutzen (Stumpf/Muffe) 50 mm FPM 1 436,00
350831
50 Schweißstutzen (Stumpf/Muffe) 63 mm FPM 1 436,00
350832
10 Verschraubung mit Schweißmuffe 16 mm FPM 1 292,00
350833
15 Verschraubung mit Schweißmuffe 20 mm FPM 1 298,00
350834
20 Verschraubung mit Schweißmuffe 25 mm FPM 1 394,00
350835
25 Verschraubung mit Schweißmuffe 32 mm FPM 1 400,00
350836
32 Verschraubung mit Schweißmuffe 40 mm FPM 1 490,00
350837
40 Verschraubung mit Schweißmuffe 50 mm FPM 1 508,00
350838
50 Verschraubung mit Schweißmuffe 63 mm FPM 1 544,00
