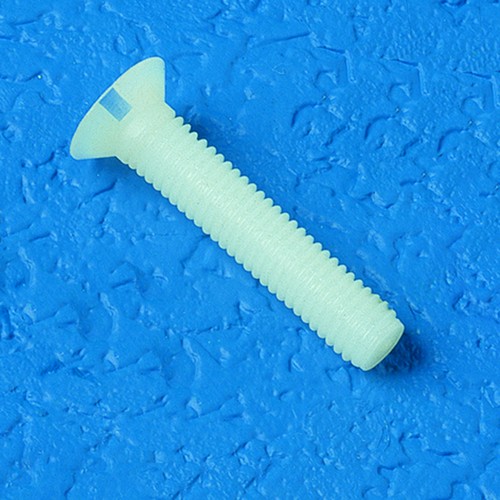

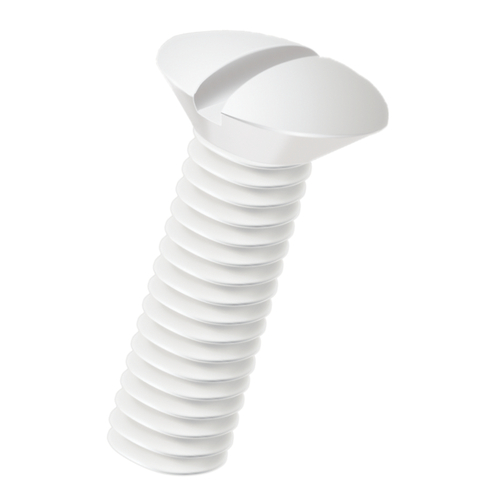

Slotted Raised Countersunk Head Screw (DIN 964) made of PA

Slotted Raised Countersunk Head Screw (DIN 964) made of PA

Technical specification Material: PA 6.6 (polyamide 66) Colour: natural... more

Close menu

Technical specification

Material: PA 6.6 (polyamide 66)

Colour: natural

Regulations: DIN 964, ISO 2010, NFE 27115, NFE 25124

General Information Good coefficient of sliding friction High mechanical stability and... more

Close menu

General Information

Good coefficient of sliding friction

High mechanical stability and fatigue strength

Excellent resilience

Impact resistant

Resistant to abrasion

Resistant to cold

Chemical features:

Good resistance to weak alkalis, but only moderate resistance to strong alkalis; resistant to aromatic and aliphatic hydrocarbons, fuels, mineral oils and mineral lubricants; suitable for alcohols, esters, ketones, ethers and amines.

Material specification:

The polyamides are universal materials for mechanical functional parts

The temperature resistance of polyamide (from -30 to +100 °C, for a short time +120 °C) allows use in many industries

Connecting parts made of polyamide and similar plastics protect from rust and corrosion damage

Insulating properties and an amazingly high tensile strength

PA can also be used in the food processing industry and in medical fields

Resistant to corrosion and abrasion

Non-toxic and unmagnetic

Vibration-damping

PA 6.6 features the same chemical resistance as PA 6

PA 6.6 has a higher hardness, abrasion resistance, and a little higher operating temperature than PA 6

However, PA 6.6 is a little less impact resistant compared to PA 6

Material: PA 6.6 (polyamide 6.6)

Colour: natural

Density: 1.14 g/cm³ (DIN 53479)

Temperature range: -30 to +100 °C

Melting temperature: +255 °C (DIN 53736)

Yield stress: 83 N/mm² (ISO 527)

Elongation at break: 30 % (DIN 53455)

Bending strength: 115 N/mm² (DIN 53452)

Elastic modulus: 3,000 N/mm² (DIN 53457)

Impact resistance (Charpy): without break (DIN 53453)

Notch impact strength (Izod): 60 J/m (ASTM D 256)

Coefficient of sliding friction against steel (dry): 0.35 - 0.42

Dielectric loss factor (at 1 MHz): 0.025 (DIN 53483)

Volume resistivity: 10¹⁵ Ohm x cm (DIN 53482)

Surface resistance: approx. 10¹⁴ Ohm (DIN 53482)

Comparative tracking index (CTI): >600 V (IEC 112)

Dielectric strength: approx. 40 kV/mm (DIN 53481)

Water absorption (saturation): approx. 8.5 % (DIN 53495)

Moisture absorption (s.c.a.-saturation): approx. 2.9 % (DIN 53714)

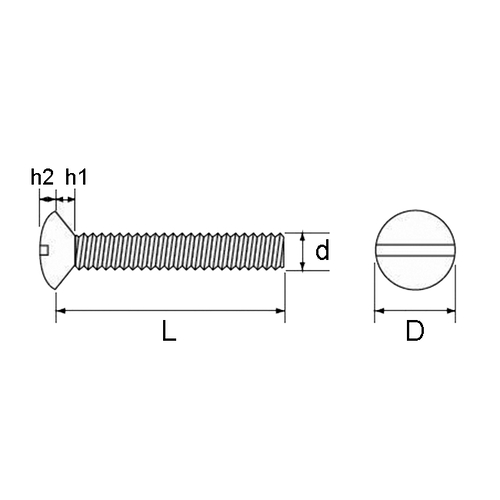

Item	External thread	L mm	D mm	h1 mm	h2 mm	Einheit Stück	Price Euro*
305442	M3 x 0,5	6	5,6	1,65	0,75	50	35.00
305443	M3 x 0,5	6	5,6	1,65	0,75	100	58.00
305444	M3 x 0,5	8	5,6	1,65	0,75	50	35.00
305445	M3 x 0,5	8	5,6	1,65	0,75	100	58.00
305446¹	M3 x 0,5	10	5,6	1,65	0,75	50	35.00
305447¹	M3 x 0,5	10	5,6	1,65	0,75	100	58.00
305448¹	M3 x 0,5	12	5,6	1,65	0,75	50	35.00
305449¹	M3 x 0,5	12	5,6	1,65	0,75	100	58.00
305450	M3 x 0,5	16	5,6	1,65	0,75	50	35.00
305451	M3 x 0,5	16	5,6	1,65	0,75	100	58.00
305452¹	M3 x 0,5	20	5,6	1,65	0,75	50	35.00
305453¹	M3 x 0,5	20	5,6	1,65	0,75	100	58.00
305454	M3 x 0,5	25	5,6	1,65	0,75	50	35.00
305455	M3 x 0,5	25	5,6	1,65	0,75	100	58.00
305456	M3 x 0,5	30	5,6	1,65	0,75	50	35.00
305457	M3 x 0,5	30	5,6	1,65	0,75	100	58.00
305458	M3 x 0,5	35	5,6	1,65	0,75	50	35.00
305459	M3 x 0,5	35	5,6	1,65	0,75	100	58.00
305460	M4 x 0,7	6	7,2	2,2	1	50	38.00
305461	M4 x 0,7	6	7,2	2,2	1	100	65.00
305462	M4 x 0,7	8	7,2	2,2	1	50	38.00
305463	M4 x 0,7	8	7,2	2,2	1	100	65.00
305464¹	M4 x 0,7	10	7,2	2,2	1	50	38.00
305465¹	M4 x 0,7	10	7,2	2,2	1	100	65.00
305466¹	M4 x 0,7	12	7,2	2,2	1	50	38.00
305467¹	M4 x 0,7	12	7,2	2,2	1	100	65.00
305468	M4 x 0,7	16	7,2	2,2	1	50	38.00
305469	M4 x 0,7	16	7,2	2,2	1	100	65.00
305470¹	M4 x 0,7	20	7,2	2,2	1	50	38.00
305471¹	M4 x 0,7	20	7,2	2,2	1	100	65.00
305472	M4 x 0,7	25	7,2	2,2	1	50	38.00
305473	M4 x 0,7	25	7,2	2,2	1	100	65.00
305474	M4 x 0,7	30	7,2	2,2	1	50	38.00
305475	M4 x 0,7	30	7,2	2,2	1	100	65.00
305476	M4 x 0,7	35	7,2	2,2	1	50	38.00
305477	M4 x 0,7	35	7,2	2,2	1	100	65.00
305478	M4 x 0,7	40	7,2	2,2	1	50	38.00
305479	M4 x 0,7	40	7,2	2,2	1	100	65.00
305480	M5 x 0,8	8	9	2,5	1,25	50	38.00
305481	M5 x 0,8	8	9	2,5	1,25	100	65.00
305482¹	M5 x 0,8	10	9	2,5	1,25	50	38.00
305483¹	M5 x 0,8	10	9	2,5	1,25	100	65.00
305484¹	M5 x 0,8	12	9	2,5	1,25	50	38.00
305485¹	M5 x 0,8	12	9	2,5	1,25	100	65.00
305486	M5 x 0,8	17	9	2,5	1,25	50	38.00
305487	M5 x 0,8	17	9	2,5	1,25	100	65.00
305488¹	M5 x 0,8	20	9	2,5	1,25	50	47.00
305489¹	M5 x 0,8	20	9	2,5	1,25	100	79.00
305490	M5 x 0,8	25	9	2,5	1,25	50	47.00
305491	M5 x 0,8	25	9	2,5	1,25	100	79.00
305492	M5 x 0,8	30	9	2,5	1,25	50	47.00
305493	M5 x 0,8	30	9	2,5	1,25	100	79.00
305494	M5 x 0,8	35	9	2,5	1,25	50	55.00
305495	M5 x 0,8	35	9	2,5	1,25	100	91.00
305496	M5 x 0,8	40	9	2,5	1,25	50	55.00
305497	M5 x 0,8	40	9	2,5	1,25	100	91.00
305498	M5 x 0,8	45	9	2,5	1,25	50	55.00
305499	M5 x 0,8	45	9	2,5	1,25	100	91.00
305500	M5 x 0,8	50	9	2,5	1,25	50	57.00
305501	M5 x 0,8	50	9	2,5	1,25	100	98.00
305502	M6 x 1	8	11	3	1,5	50	37.00
305503	M6 x 1	8	11	3	1,5	100	63.00
305504¹	M6 x 1	10	11	3	1,5	50	32.00
305505¹	M6 x 1	10	11	3	1,5	100	54.00
305506¹	M6 x 1	12	11	3	1,5	50	32.00
305507¹	M6 x 1	12	11	3	1,5	100	54.00
305508	M6 x 1	17	11	3	1,5	50	32.00
305509	M6 x 1	17	11	3	1,5	100	54.00
305510¹	M6 x 1	20	11	3	1,5	50	32.00
305511¹	M6 x 1	20	11	3	1,5	100	54.00
305512	M6 x 1	25	11	3	1,5	50	32.00
305513	M6 x 1	25	11	3	1,5	100	54.00
305514	M6 x 1	30	11	3	1,5	50	32.00
305515	M6 x 1	30	11	3	1,5	100	54.00
305516	M6 x 1	35	11	3	1,5	50	38.00
305517	M6 x 1	35	11	3	1,5	100	64.00
305518	M6 x 1	40	11	3	1,5	50	38.00
305519	M6 x 1	40	11	3	1,5	100	64.00
305520	M6 x 1	45	11	3	1,5	50	38.00
305521	M6 x 1	45	11	3	1,5	100	64.00
305522	M6 x 1	50	11	3	1,5	50	38.00
305523	M6 x 1	50	11	3	1,5	100	64.00
333071	M6 x 1	55	11	3	1,5	50	41.00
333072	M6 x 1	55	11	3	1,5	100	69.00
305524	M6 x 1	65	11	3	1,5	50	41.00
305525	M6 x 1	65	11	3	1,5	100	69.00
333073	M6 x 1	75	11	3	1,5	50	54.00
333074	M6 x 1	75	11	3	1,5	100	91.00
305526	M6 x 1	85	11	3	1,5	50	54.00
305527	M6 x 1	85	11	3	1,5	100	91.00
305528¹	M8 x 1,25	10	14,5	4	2	50	44.00
305529¹	M8 x 1,25	10	14,5	4	2	100	75.00
305530¹	M8 x 1,25	12	14,5	4	2	50	44.00
305531¹	M8 x 1,25	12	14,5	4	2	100	75.00
305532	M8 x 1,25	17	14,5	4	2	50	44.00
305533	M8 x 1,25	17	14,5	4	2	100	75.00
305534¹	M8 x 1,25	20	14,5	4	2	50	51.00
305535¹	M8 x 1,25	20	14,5	4	2	100	86.00
305536	M8 x 1,25	25	14,5	4	2	50	51.00
305537	M8 x 1,25	25	14,5	4	2	100	86.00
305538	M8 x 1,25	30	14,5	4	2	50	61.00
305539	M8 x 1,25	30	14,5	4	2	100	103.00
305540	M8 x 1,25	35	14,5	4	2	50	61.00
305541	M8 x 1,25	35	14,5	4	2	100	103.00
305542	M8 x 1,25	40	14,5	4	2	50	61.00
305543	M8 x 1,25	40	14,5	4	2	100	103.00
305544	M8 x 1,25	45	14,5	4	2	25	37.00
305545	M8 x 1,25	45	14,5	4	2	50	63.00
305546	M8 x 1,25	50	14,5	4	2	25	37.00
305547	M8 x 1,25	50	14,5	4	2	50	63.00
305548	M8 x 1,25	55	14,5	4	2	25	37.00
305549	M8 x 1,25	55	14,5	4	2	50	63.00
305550	M8 x 1,25	65	14,5	4	2	25	39.00
305551	M8 x 1,25	65	14,5	4	2	50	66.00
305552	M8 x 1,25	75	14,5	4	2	25	49.00
305553	M8 x 1,25	75	14,5	4	2	50	82.00
333077	M8 x 1,25	85	14,5	4	2	25	49.00
333078	M8 x 1,25	85	14,5	4	2	50	82.00
305554¹	M10 x 1,5	10	18	5	2,5	25	35.00
305555¹	M10 x 1,5	10	18	5	2,5	50	58.00
305556¹	M10 x 1,5	12	18	5	2,5	25	35.00
305557¹	M10 x 1,5	12	18	5	2,5	50	58.00
305558	M10 x 1,5	17	18	5	2,5	25	35.00
305559	M10 x 1,5	17	18	5	2,5	50	58.00
305560¹	M10 x 1,5	20	18	5	2,5	25	38.00
305561¹	M10 x 1,5	20	18	5	2,5	50	64.00
305562	M10 x 1,5	25	18	5	2,5	25	38.00
305563	M10 x 1,5	25	18	5	2,5	50	64.00
305564	M10 x 1,5	30	18	5	2,5	25	45.00
305565	M10 x 1,5	30	18	5	2,5	50	78.00
333081	M10 x 1,5	35	18	5	2,5	25	45.00
333082	M10 x 1,5	35	18	5	2,5	50	78.00
305566	M10 x 1,5	40	18	5	2,5	25	45.00
305567	M10 x 1,5	40	18	5	2,5	50	78.00
333083	M10 x 1,5	45	18	5	2,5	25	50.00
333084	M10 x 1,5	45	18	5	2,5	50	83.00
305568	M10 x 1,5	50	18	5	2,5	25	50.00
305569	M10 x 1,5	50	18	5	2,5	50	83.00
333085	M10 x 1,5	55	18	5	2,5	25	50.00
333086	M10 x 1,5	55	18	5	2,5	50	83.00
305570	M10 x 1,5	65	18	5	2,5	25	53.00
305571	M10 x 1,5	65	18	5	2,5	50	89.00
305572	M10 x 1,5	85	18	5	2,5	25	65.00
305573	M10 x 1,5	85	18	5	2,5	50	106.00
333087	M12 x 1,75	20	22	6	3	25	48.00
333088	M12 x 1,75	20	22	6	3	50	80.00
333089¹	M12 x 1,75	25	22	6	3	25	48.00
333090¹	M12 x 1,75	25	22	6	3	50	80.00
333091¹	M12 x 1,75	30	22	6	3	25	54.00
333092¹	M12 x 1,75	30	22	6	3	50	90.00
333093¹	M12 x 1,75	35	22	6	3	25	54.00
333094¹	M12 x 1,75	35	22	6	3	50	90.00
333095¹	M12 x 1,75	40	22	6	3	25	56.00
333096¹	M12 x 1,75	40	22	6	3	50	93.00
333097¹	M12 x 1,75	45	22	6	3	25	56.00
333098¹	M12 x 1,75	45	22	6	3	50	93.00
333099¹	M12 x 1,75	50	22	6	3	25	64.00
333100¹	M12 x 1,75	50	22	6	3	50	104.00
333101¹	M12 x 1,75	55	22	6	3	25	64.00
333102¹	M12 x 1,75	55	22	6	3	50	104.00
333103¹	M12 x 1,75	65	22	6	3	25	50.00
333104¹	M12 x 1,75	65	22	6	3	50	90.00
333105¹	M12 x 1,75	85	22	6	3	10	33.00
333106¹	M12 x 1,75	85	22	6	3	20	56.00
