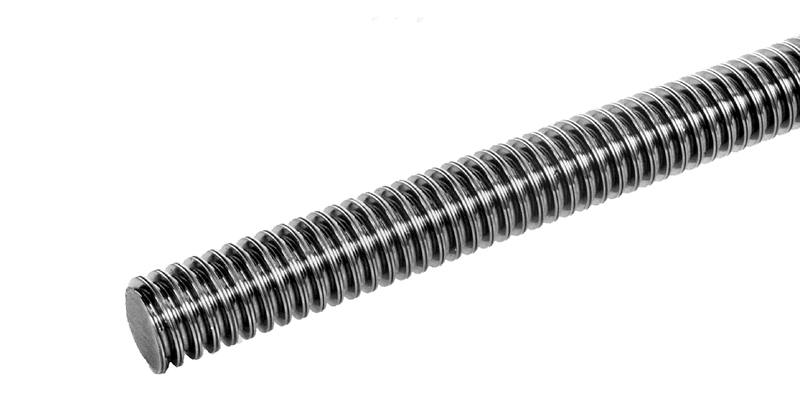

Trapezoidal-Threaded Spindle made of Stainless Steel

Trapezoidal-Threaded Spindle made of Stainless Steel

Technical specification Material of spindle: stainless steel 1.4305 Length: 1 m... more

Close menu

Technical specification

Material of spindle: stainless steel 1.4305

Length: 1 m

Trapezoidal thread: according to ISO DIN 103 (except for special pitch with Tr. 10x3 and Tr. 14x4)

Max. pitch deviation: max. ±0.3 mm / 300 mm (rolled thread)

Tolerance zone: 7e

Max. straightness deviation: 0.8 mm/m

Max. speed: 1,500 min^-1 (depending on load and operating time)

Max. feed rate: 7.5 m/min. (single-thread) or 15 m/min. (double-thread), depending on size, material combination, load and operating time

General Information Use for plant construction, engineering, food industry and laboratory... more

Close menu

General Information

Use for plant construction, engineering, food industry and laboratory technology.

Conversion of a rotary movement into a linear one (e.g. lifting system). In rare cases also vice versa for conversion of a linear movement into a rotary one.

Spindles with trapezoidal thread, single-thread right or left hand, or double-thread right hand (double feed), sizes from Tr. 10x3 to Tr. 24x5 (diameter x pitch).

Nuts are available as round nuts, flange nuts and hex nuts.

Dimensioning and selection of materials:

Sizing with aid of calculation and tables considering the safety against buckling (lateral buckling of the spindle under pressure load).

Steel spindles for standard applications. Stainless steel spindles if corrosion resistance is required.

Red brass nuts with excellent dry-running properties for often used drives.

Cast iron nuts for lower speeds or less frequent use.

Plastic nuts with excellent dry-running properties for low loads.

Steel nuts and stainless steel nuts only as fastening threads or for manual operation. These materials tend to seizing (galling).

Notes regarding self-locking:

In theory the listed single-thread spindles in combination with metal nuts are static self-locking. Vibrations can, however, reduce or override the self-locking capacity. Drives with plastic nuts and all double-threaded spindles are not self-locking.

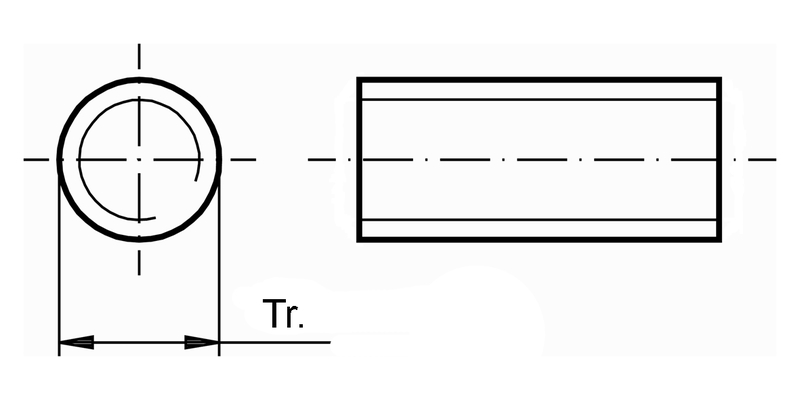

Item	Direction of rotation	Außengewinde¹	min. Kern-Ø mm	min. Flanken-Ø mm	max. Flanken-Ø mm	Gewicht kg	Länge mm	Einheit Stück	Price Euro*
705225²	eingängig rechts	Tr. 10x3	6	8,191	8,415	0,6	1.000	2	165.00
705226²	eingängig rechts	Tr. 10x3	6	8,191	8,415	0,6	1.000	6	366.00
705227²	eingängig rechts	Tr. 10x3	6	8,191	8,415	0,9	1.500	2	249.00
705228²	eingängig rechts	Tr. 10x3	6	8,191	8,415	0,9	1.500	6	553.00
705229²	eingängig rechts	Tr. 10x3	6	8,191	8,415	1,2	2.000	1	150.00
705230²	eingängig rechts	Tr. 10x3	6	8,191	8,415	1,2	2.000	3	341.00
705231	eingängig rechts	Tr. 12x3	7,84	10,191	10,415	0,8	1.000	2	187.00
705232	eingängig rechts	Tr. 12x3	7,84	10,191	10,415	0,8	1.000	6	411.00
705233	eingängig rechts	Tr. 12x3	7,84	10,191	10,415	1,2	1.500	1	142.00
705234	eingängig rechts	Tr. 12x3	7,84	10,191	10,415	1,2	1.500	3	325.00
705235	eingängig rechts	Tr. 12x3	7,84	10,191	10,415	1,6	2.000	1	187.00
705236	eingängig rechts	Tr. 12x3	7,84	10,191	10,415	1,6	2.000	3	321.00
705237²	eingängig rechts	Tr. 14x4	8,8	11,64	12,415	0,9	1.000	2	262.00
705238²	eingängig rechts	Tr. 14x4	8,8	11,64	12,415	0,9	1.000	6	578.00
705239²	eingängig rechts	Tr. 14x4	8,8	11,64	12,415	1,35	1.500	1	170.00
705240²	eingängig rechts	Tr. 14x4	8,8	11,64	12,415	1,35	1.500	3	386.00
705241²	eingängig rechts	Tr. 14x4	8,8	11,64	12,415	1,8	2.000	1	223.00
705242²	eingängig rechts	Tr. 14x4	8,8	11,64	12,415	1,8	2.000	3	508.00
705243	eingängig rechts	Tr. 16x4	10,8	13,64	13,905	1,4	1.000	1	135.00
705244	eingängig rechts	Tr. 16x4	10,8	13,64	13,905	1,4	1.000	3	309.00
705245	eingängig rechts	Tr. 16x4	10,8	13,64	13,905	2,1	1.500	1	208.00
705246	eingängig rechts	Tr. 16x4	10,8	13,64	13,905	2,1	1.500	3	476.00
705247	eingängig rechts	Tr. 16x4	10,8	13,64	13,905	2,8	2.000	1	249.00
705248	eingängig rechts	Tr. 16x4	10,8	13,64	13,905	2,8	2.000	3	549.00
705249	eingängig rechts	Tr. 18x4	12,8	15,64	15,905	1,6	1.000	1	157.00
705250	eingängig rechts	Tr. 18x4	12,8	15,64	15,905	1,6	1.000	3	363.00
705251	eingängig rechts	Tr. 18x4	12,8	15,64	15,905	2,4	1.500	1	234.00
705252	eingängig rechts	Tr. 18x4	12,8	15,64	15,905	2,4	1.500	3	524.00
705253	eingängig rechts	Tr. 18x4	12,8	15,64	15,905	3,2	2.000	1	274.00
705254	eingängig rechts	Tr. 18x4	12,8	15,64	15,905	3,2	2.000	3	607.00
705255	eingängig rechts	Tr. 20x4	14,8	17,64	17,905	2,1	1.000	1	178.00
705256	eingängig rechts	Tr. 20x4	14,8	17,64	17,905	2,1	1.000	3	408.00
705257	eingängig rechts	Tr. 20x4	14,8	17,64	17,905	3,15	1.500	1	228.00
705258	eingängig rechts	Tr. 20x4	14,8	17,64	17,905	3,15	1.500	3	508.00
705259	eingängig rechts	Tr. 20x4	14,8	17,64	17,905	4,2	2.000	1	302.00
705260	eingängig rechts	Tr. 20x4	14,8	17,64	17,905	4,2	2.000	3	671.00
705261	eingängig rechts	Tr. 24x5	17,5	21,094	21,394	2,9	1.000	1	222.00
705262	eingängig rechts	Tr. 24x5	17,5	21,094	21,394	2,9	1.000	3	492.00
705263	eingängig rechts	Tr. 24x5	17,5	21,094	21,394	4,35	1.500	1	330.00
705264	eingängig rechts	Tr. 24x5	17,5	21,094	21,394	4,35	1.500	3	732.00
705265	eingängig rechts	Tr. 24x5	17,5	21,094	21,394	5,8	2.000	1	388.00
705266	eingängig rechts	Tr. 24x5	17,5	21,094	21,394	5,8	2.000	2	583.00
705267²	eingängig links	Tr. 10x3	5,84	8,191	8,415	0,6	1.000	2	182.00
705268²	eingängig links	Tr. 10x3	5,84	8,191	8,415	0,6	1.000	6	405.00
705269²	eingängig links	Tr. 10x3	5,84	8,191	8,415	0,9	1.500	2	268.00
705270²	eingängig links	Tr. 10x3	5,84	8,191	8,415	0,9	1.500	6	591.00
705271²	eingängig links	Tr. 10x3	5,84	8,191	8,415	1,2	2.000	1	155.00
705272²	eingängig links	Tr. 10x3	5,84	8,191	8,415	1,2	2.000	3	350.00
705273	eingängig links	Tr. 12x3	7,84	10,191	10,415	0,8	1.000	2	221.00
705274	eingängig links	Tr. 12x3	7,84	10,191	10,415	0,8	1.000	6	488.00
705275	eingängig links	Tr. 12x3	7,84	10,191	10,415	1,2	1.500	1	148.00
705276	eingängig links	Tr. 12x3	7,84	10,191	10,415	1,2	1.500	3	338.00
705277	eingängig links	Tr. 12x3	7,84	10,191	10,415	1,6	2.000	1	189.00
705278	eingängig links	Tr. 12x3	7,84	10,191	10,415	1,6	2.000	3	427.00
705279²	eingängig links	Tr. 14x4	8,8	11,64	12,415	0,9	1.000	2	281.00
705280²	eingängig links	Tr. 14x4	8,8	11,64	12,415	0,9	1.000	6	623.00
705281²	eingängig links	Tr. 14x4	8,8	11,64	12,415	1,35	1.500	1	189.00
705282²	eingängig links	Tr. 14x4	8,8	11,64	12,415	1,35	1.500	3	427.00
705283²	eingängig links	Tr. 14x4	8,8	11,64	12,415	1,8	2.000	1	240.00
705284²	eingängig links	Tr. 14x4	8,8	11,64	12,415	1,8	2.000	3	546.00
705285	eingängig links	Tr. 16x4	10,8	13,64	13,905	1,4	1.000	1	157.00
705286	eingängig links	Tr. 16x4	10,8	13,64	13,905	1,4	1.000	3	357.00
705287	eingängig links	Tr. 16x4	10,8	13,64	13,905	2,1	1.500	1	232.00
705288	eingängig links	Tr. 16x4	10,8	13,64	13,905	2,1	1.500	3	527.00
705289	eingängig links	Tr. 16x4	10,8	13,64	13,905	2,8	2.000	1	268.00
705290	eingängig links	Tr. 16x4	10,8	13,64	13,905	2,8	2.000	3	594.00
705291	eingängig links	Tr. 18x4	12,8	15,64	15,905	1,6	1.000	1	178.00
705292	eingängig links	Tr. 18x4	12,8	15,64	15,905	1,6	1.000	3	402.00
705293	eingängig links	Tr. 18x4	12,8	15,64	15,905	2,4	1.500	1	238.00
705294	eingängig links	Tr. 18x4	12,8	15,64	15,905	2,4	1.500	3	527.00
705295	eingängig links	Tr. 18x4	12,8	15,64	15,905	3,2	2.000	1	317.00
705296	eingängig links	Tr. 18x4	12,8	15,64	15,905	3,2	2.000	3	703.00
705297	eingängig links	Tr. 20x4	14,8	17,64	17,905	2,1	1.000	1	191.00
705298	eingängig links	Tr. 20x4	14,8	17,64	17,905	2,1	1.000	3	431.00
705299	eingängig links	Tr. 20x4	14,8	17,64	17,905	3,15	1.500	1	253.00
705300	eingängig links	Tr. 20x4	14,8	17,64	17,905	3,15	1.500	3	559.00
705301	eingängig links	Tr. 20x4	14,8	17,64	17,905	4,2	2.000	1	328.00
705302	eingängig links	Tr. 20x4	14,8	17,64	17,905	4,2	2.000	3	723.00
705303	eingängig links	Tr. 24x5	17,5	21,094	21,394	2,9	1.000	1	234.00
705304	eingängig links	Tr. 24x5	17,5	21,094	21,394	2,9	1.000	3	514.00
705305	eingängig links	Tr. 24x5	17,5	21,094	21,394	4,35	1.500	1	354.00
705306	eingängig links	Tr. 24x5	17,5	21,094	21,394	4,35	1.500	3	784.00
705307	eingängig links	Tr. 24x5	17,5	21,094	21,394	5,8	2.000	1	403.00
705308	eingängig links	Tr. 24x5	17,5	21,094	21,394	5,8	2.000	2	604.00
