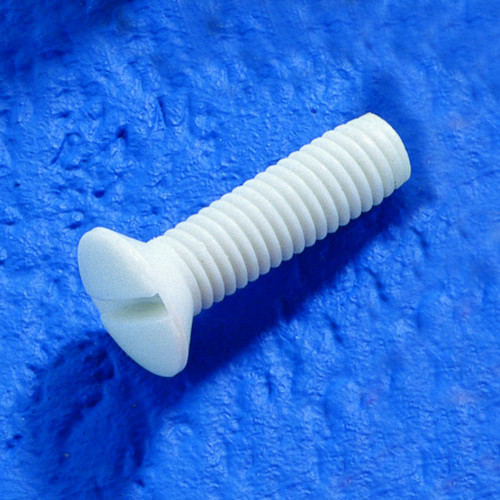

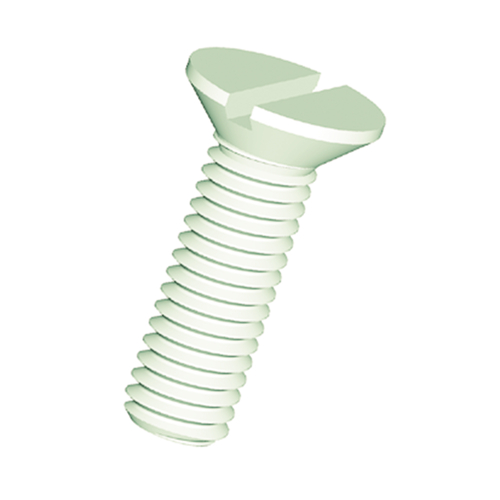

Slotted Countersunk Head Screw (DIN 963) made of PA

Slotted Countersunk Head Screw (DIN 963) made of PA

Technical specification Material: PA 6.6 (polyamide 66) Colour: natural... more

Close menu

Technical specification

Material: PA 6.6 (polyamide 66)

Colour: natural

Regulations: DIN 963, ISO 2009, NFE 27113, NFE 25123

General Information Good coefficient of sliding friction High mechanical stability and... more

Close menu

General Information

Good coefficient of sliding friction

High mechanical stability and fatigue strength

Excellent resilience

Impact resistant

Resistant to abrasion

Resistant to cold

Chemical features:

Good resistance to weak alkalis, but only moderate resistance to strong alkalis; resistant to aromatic and aliphatic hydrocarbons, fuels, mineral oils and mineral lubricants; suitable for alcohols, esters, ketones, ethers and amines.

Material specification:

The polyamides are universal materials for mechanical functional parts

The temperature resistance of polyamide (from -30 to +100 °C, for a short time +120 °C) allows use in many industries

Connecting parts made of polyamide and similar plastics protect from rust and corrosion damage

Insulating properties and an amazingly high tensile strength

PA can also be used in the food processing industry and in medical fields

Resistant to corrosion and abrasion

Non-toxic and unmagnetic

Vibration-damping

PA 6.6 features the same chemical resistance as PA 6

PA 6.6 has a higher hardness, abrasion resistance, and a little higher operating temperature than PA 6

However, PA 6.6 is a little less impact resistant compared to PA 6

Material: PA 6.6 (polyamide 6.6)

Colour: natural

Density: 1.14 g/cm³ (DIN 53479)

Temperature range: -30 to +100 °C

Melting temperature: +255 °C (DIN 53736)

Yield stress: 83 N/mm² (ISO 527)

Elongation at break: 30 % (DIN 53455)

Bending strength: 115 N/mm² (DIN 53452)

Elastic modulus: 3,000 N/mm² (DIN 53457)

Impact resistance (Charpy): without break (DIN 53453)

Notch impact strength (Izod): 60 J/m (ASTM D 256)

Coefficient of sliding friction against steel (dry): 0.35 - 0.42

Dielectric loss factor (at 1 MHz): 0.025 (DIN 53483)

Volume resistivity: 10¹⁵ Ohm x cm (DIN 53482)

Surface resistance: approx. 10¹⁴ Ohm (DIN 53482)

Comparative tracking index (CTI): >600 V (IEC 112)

Dielectric strength: approx. 40 kV/mm (DIN 53481)

Water absorption (saturation): approx. 8.5 % (DIN 53495)

Moisture absorption (s.c.a.-saturation): approx. 2.9 % (DIN 53714)

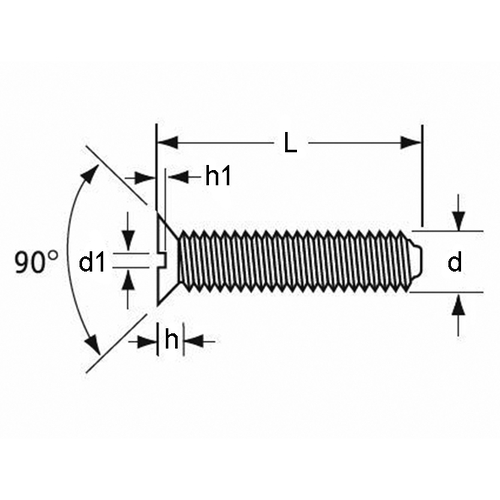

Item	External thread	L mm	D mm	d1 mm	h mm	h1 mm	Einheit Stück	Price Euro*
305310	M3 x 0,5	6	5,5	0,8	1,7	0,9	50	35.00
305311	M3 x 0,5	6	5,5	0,8	1,7	0,9	100	58.00
305312	M3 x 0,5	8	5,5	0,8	1,7	0,9	50	35.00
305313	M3 x 0,5	8	5,5	0,8	1,7	0,9	100	58.00
305314	M3 x 0,5	10	5,5	0,8	1,7	0,9	50	35.00
305315	M3 x 0,5	10	5,5	0,8	1,7	0,9	100	58.00
305316	M3 x 0,5	12	5,5	0,8	1,7	0,9	50	35.00
305317	M3 x 0,5	12	5,5	0,8	1,7	0,9	100	58.00
305318	M3 x 0,5	16	5,5	0,8	1,7	0,9	50	35.00
305319	M3 x 0,5	16	5,5	0,8	1,7	0,9	100	58.00
305320	M3 x 0,5	20	5,5	0,8	1,7	0,9	50	35.00
305321	M3 x 0,5	20	5,5	0,8	1,7	0,9	100	58.00
305322	M3 x 0,5	25	5,5	0,8	1,7	0,9	50	35.00
305323	M3 x 0,5	25	5,5	0,8	1,7	0,9	100	58.00
305324	M3 x 0,5	30	5,5	0,9	1,7	0,7	50	35.00
305325	M3 x 0,5	30	5,5	0,9	1,7	0,7	100	58.00
305328	M4 x 0,7	6	7,3	1,2	2,7	1,3	50	38.00
305329	M4 x 0,7	6	7,3	1,2	2,7	1,3	100	65.00
305330	M4 x 0,7	8	7,3	1,2	2,7	1,3	50	38.00
305331	M4 x 0,7	8	7,3	1,2	2,7	1,3	100	65.00
305332	M4 x 0,7	10	7,3	1,2	2,7	1,3	50	38.00
305333	M4 x 0,7	10	7,3	1,2	2,7	1,3	100	65.00
305334	M4 x 0,7	12	7,3	1,2	2,7	1,3	50	38.00
305335	M4 x 0,7	12	7,3	1,2	2,7	1,3	100	65.00
305336	M4 x 0,7	16	7,3	1,2	2,7	1,3	50	38.00
305337	M4 x 0,7	16	7,3	1,2	2,7	1,3	100	65.00
305338	M4 x 0,7	20	7,3	1,2	2,7	1,3	50	38.00
305339	M4 x 0,7	20	7,3	1,2	2,7	1,3	100	65.00
305340	M4 x 0,7	25	7,3	1,2	2,7	1,3	50	38.00
305341	M4 x 0,7	25	7,3	1,2	2,7	1,3	100	65.00
305342	M4 x 0,7	30	7,3	1,2	2,7	1,3	50	38.00
305343	M4 x 0,7	30	7,3	1,2	2,7	1,3	100	65.00
305348	M5 x 0,8	8	9,2	1,4	2,5	1,2	50	38.00
305349	M5 x 0,8	8	9,2	1,4	2,5	1,2	100	65.00
305350¹	M5 x 0,8	10	9,2	1,4	2,5	1,2	50	38.00
305351¹	M5 x 0,8	10	9,2	1,4	2,5	1,2	100	65.00
305352¹	M5 x 0,8	12	9,2	1,2	2,7	1,4	50	38.00
305353¹	M5 x 0,8	12	9,2	1,2	2,7	1,4	100	65.00
305354	M5 x 0,8	17	9,2	1,2	2,7	1,4	50	38.00
305355	M5 x 0,8	17	9,2	1,2	2,7	1,4	100	65.00
305356¹	M5 x 0,8	20	9,2	1,2	2,7	1,4	50	47.00
305357¹	M5 x 0,8	20	9,2	1,2	2,7	1,4	100	79.00
305358	M5 x 0,8	25	9,2	1,2	2,7	1,4	50	47.00
305359	M5 x 0,8	25	9,2	1,2	2,7	1,4	100	79.00
305360	M5 x 0,8	30	9,2	1,2	2,7	1,4	50	47.00
305361	M5 x 0,8	30	9,2	1,2	2,7	1,4	100	79.00
305362	M5 x 0,8	35	9,2	1,2	2,7	1,4	50	55.00
305363	M5 x 0,8	35	9,2	1,2	2,7	1,4	100	91.00
305364	M5 x 0,8	40	9,2	1,2	2,7	1,4	50	55.00
305365	M5 x 0,8	40	9,2	1,2	2,7	1,4	100	91.00
305366	M5 x 0,8	45	9,2	1,2	2,7	1,4	50	55.00
305367	M5 x 0,8	45	9,2	1,2	2,7	1,4	100	91.00
305368	M5 x 0,8	50	9,2	1,2	2,7	1,4	50	57.00
305369	M5 x 0,8	50	9,2	1,2	2,7	1,4	100	98.00
305370	M6 x 1	8	12,6	1,6	3,3	1,6	50	37.00
305371	M6 x 1	8	12,6	1,6	3,3	1,6	100	63.00
305372¹	M6 x 1	10	12,6	1,6	3,3	1,6	50	32.00
305373¹	M6 x 1	10	12,6	1,6	3,3	1,6	100	54.00
305374¹	M6 x 1	12	12,6	1,6	3,3	1,6	50	32.00
305375¹	M6 x 1	12	12,6	1,6	3,3	1,6	100	54.00
305376	M6 x 1	17	12,6	1,6	3,3	1,6	50	32.00
305377	M6 x 1	17	12,6	1,6	3,3	1,6	100	54.00
305378¹	M6 x 1	20	12,6	1,6	3,3	1,6	50	32.00
305379¹	M6 x 1	20	12,6	1,6	3,3	1,6	100	54.00
305380	M6 x 1	25	12,6	1,6	3,3	1,6	50	32.00
305381	M6 x 1	25	12,6	1,6	3,3	1,6	100	54.00
305382	M6 x 1	30	12,6	1,6	3,3	1,6	50	32.00
305383	M6 x 1	30	12,6	1,6	3,3	1,6	100	54.00
305384	M6 x 1	35	12,6	1,6	3,3	1,6	50	38.00
305385	M6 x 1	35	12,6	1,6	3,3	1,6	100	64.00
305386	M6 x 1	40	12,6	1,6	3,3	1,6	50	38.00
305387	M6 x 1	40	12,6	1,6	3,3	1,6	100	64.00
305388	M6 x 1	45	12,6	1,6	3,3	1,6	50	38.00
305389	M6 x 1	45	12,6	1,6	3,3	1,6	100	64.00
305390	M6 x 1	50	12,6	1,6	3,3	1,6	50	38.00
305391	M6 x 1	50	12,6	1,6	3,3	1,6	100	64.00
305804	M6 x 1	55	12,6	1,6	3,3	1,6	50	41.00
305807	M6 x 1	55	12,6	1,6	3,3	1,6	100	69.00
305392	M6 x 1	65	12,6	1,6	3,3	1,6	50	41.00
305393	M6 x 1	65	12,6	1,6	3,3	1,6	100	69.00
305640	M6 x 1	75	12,6	1,6	3,3	1,6	50	54.00
305641	M6 x 1	75	12,6	1,6	3,3	1,6	100	91.00
305394	M6 x 1	85	12,6	1,6	3,3	1,6	50	54.00
305395	M6 x 1	85	12,6	1,6	3,3	1,6	100	91.00
305396¹	M8 x 1,25	10	17,3	2	4,7	2,3	50	44.00
305397¹	M8 x 1,25	10	17,3	2	4,7	2,3	100	75.00
305398¹	M8 x 1,25	12	17,3	2	4,7	2,3	50	44.00
305399¹	M8 x 1,25	12	17,3	2	4,7	2,3	100	75.00
305400	M8 x 1,25	17	17,3	2	4,7	2,3	50	44.00
305401	M8 x 1,25	17	17,3	2	4,7	2,3	100	75.00
305402¹	M8 x 1,25	20	17,3	2	4,7	2,3	50	51.00
305403¹	M8 x 1,25	20	17,3	2	4,7	2,3	100	86.00
305404	M8 x 1,25	25	17,3	2	4,7	2,3	50	51.00
305405	M8 x 1,25	25	17,3	2	4,7	2,3	100	86.00
305406	M8 x 1,25	30	17,3	2	4,7	2,3	50	61.00
305407	M8 x 1,25	30	17,3	2	4,7	2,3	100	103.00
305408	M8 x 1,25	35	17,3	2	4,7	2,3	50	61.00
305409	M8 x 1,25	35	17,3	2	4,7	2,3	100	103.00
305410	M8 x 1,25	40	17,3	2	4,7	2,3	50	61.00
305411	M8 x 1,25	40	17,3	2	4,7	2,3	100	103.00
305412	M8 x 1,25	45	17,3	2	4,7	2,3	25	37.00
305413	M8 x 1,25	45	17,3	2	4,7	2,3	50	63.00
305414	M8 x 1,25	50	17,3	2	4,7	2,3	25	37.00
305415	M8 x 1,25	50	17,3	2	4,7	2,3	50	63.00
305416	M8 x 1,25	55	17,3	2	4,7	2,3	25	37.00
305417	M8 x 1,25	55	17,3	2	4,7	2,3	50	63.00
305418	M8 x 1,25	65	17,3	2	4,7	2,3	25	39.00
305419	M8 x 1,25	65	17,3	2	4,7	2,3	50	66.00
305420	M8 x 1,25	75	17,3	2	4,7	2,3	25	49.00
305421	M8 x 1,25	75	17,3	2	4,7	2,3	50	82.00
333035	M8 x 1,25	85	17,3	2	4,7	2,3	25	49.00
333036	M8 x 1,25	85	17,3	2	4,7	2,3	50	82.00
305422¹	M10 x 1,5	10	17,5	2,6	5	2,3	25	35.00
305423¹	M10 x 1,5	10	17,5	2,6	5	2,3	50	58.00
305424¹	M10 x 1,5	12	17,5	2,6	5	2,3	25	35.00
305425¹	M10 x 1,5	12	17,5	2,6	5	2,3	50	58.00
305426	M10 x 1,5	17	17,5	2,6	5	2,3	25	35.00
305427	M10 x 1,5	17	17,5	2,6	5	2,3	50	58.00
305428¹	M10 x 1,5	20	17,5	2,6	5	2,3	25	38.00
305429¹	M10 x 1,5	20	17,5	2,6	5	2,3	50	64.00
305430	M10 x 1,5	25	17,5	2,6	5	2,3	25	38.00
305431	M10 x 1,5	25	17,5	2,6	5	2,3	50	64.00
305432	M10 x 1,5	30	17,5	2,6	5	2,3	25	45.00
305433	M10 x 1,5	30	17,5	2,6	5	2,3	50	78.00
333039	M10 x 1,5	35	17,5	2,6	5	2,3	25	45.00
333040	M10 x 1,5	35	17,5	2,6	5	2,3	50	78.00
305434	M10 x 1,5	40	17,5	2,6	5	2,3	25	45.00
305435	M10 x 1,5	40	17,5	2,6	5	2,3	50	78.00
333041	M10 x 1,5	45	17,5	2,6	5	2,3	25	50.00
333042	M10 x 1,5	45	17,5	2,6	5	2,3	50	83.00
305436	M10 x 1,5	50	17,5	2,6	5	2,3	25	50.00
305437	M10 x 1,5	50	17,5	2,6	5	2,3	50	83.00
333043	M10 x 1,5	55	17,5	2,6	5	2,3	25	50.00
333044	M10 x 1,5	55	17,5	2,6	5	2,3	50	83.00
305438	M10 x 1,5	65	17,5	2,6	5	2,3	25	53.00
305439	M10 x 1,5	65	17,5	2,6	5	2,3	50	89.00
305440	M10 x 1,5	85	17,5	2,6	5	2,3	25	65.00
305441	M10 x 1,5	85	17,5	2,6	5	2,3	50	106.00
333045	M12 x 1,75	20	22	3,2	5,8	2,5	25	48.00
333046	M12 x 1,75	20	22	3,2	5,8	2,5	50	80.00
333047¹	M12 x 1,75	25	22	3,2	5,8	2,5	25	48.00
333048¹	M12 x 1,75	25	22	3,2	5,8	2,5	50	80.00
333049¹	M12 x 1,75	30	22	3,2	5,8	2,5	25	54.00
333050¹	M12 x 1,75	30	22	3,2	5,8	2,5	50	90.00
333051¹	M12 x 1,75	35	22	3,2	5,8	2,5	25	54.00
333052¹	M12 x 1,75	35	22	3,2	5,8	2,5	50	90.00
333053¹	M12 x 1,75	40	22	3,2	5,8	2,5	25	56.00
333054¹	M12 x 1,75	40	22	3,2	5,8	2,5	50	93.00
333055¹	M12 x 1,75	45	22	3,2	5,8	2,5	25	56.00
333056¹	M12 x 1,75	45	22	3,2	5,8	2,5	50	93.00
333057¹	M12 x 1,75	50	22	3,2	5,8	2,5	25	64.00
333058¹	M12 x 1,75	50	22	3,2	5,8	2,5	50	104.00
333059¹	M12 x 1,75	55	22	3,2	5,8	2,5	25	64.00
333060¹	M12 x 1,75	55	22	3,2	5,8	2,5	50	104.00
333061¹	M12 x 1,75	65	22	3,2	5,8	2,5	25	50.00
333062¹	M12 x 1,75	65	22	3,2	5,8	2,5	50	90.00
333063¹	M12 x 1,75	85	22	3,2	5,8	2,5	10	33.00
333064¹	M12 x 1,75	85	22	3,2	5,8	2,5	20	56.00
