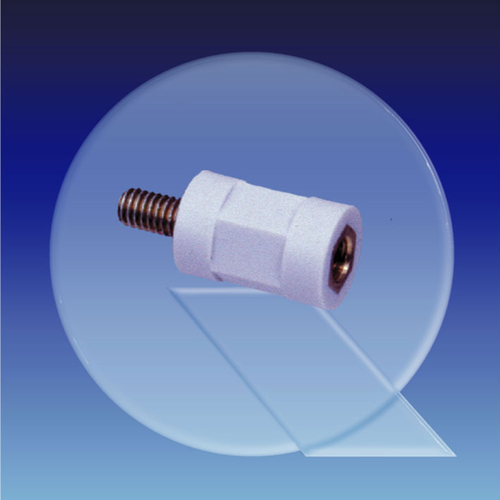

Insulating Spacer made of PS - cylindrical, internal / external thread (M3 - M6)

Insulating Spacer made of PS - cylindrical, internal / external thread (M3 - M6)

Technical specification Design: cylindrical, hexagon in the middle; with internal /... more

Close menu

Technical specification

Design: cylindrical, hexagon in the middle; with internal / external thread

Internal thread: brass

External thread: hot-dip galvanized steel

General Information Threads are mutually insulated Available in three different designs... more

Close menu

General Information

Threads are mutually insulated

Available in three different designs

Chemical features:

Resistant to alkohols, weak and strong alkalis, organic and weak mineral acids

Only limited resistance to weather and UV radiation, therefore less suitable for outdoor applications

Material specification:

Extremely impact resistant, thus well suited for shockproof components

Not notch-sensitive

Well suited for use at low temperatures

This styrene butadiene is distinguished from conventional polystyrene by: higher impact and notch impact strength, better stress cracking resistance, lower stiffness and hardness, less resistant to aging than normal polystyrene

Material: PS (styrene butadiene, BP 5400)

Colour: white

Density: 1.04 g/cm³

Temperature range: -40 to 80 °C

Flammability rating: UL 94 HB

Vicat softening temperature: approx. +94 °C (5 kg) (ISO 306)

Modulus of elasticity in bending: 2,400 MPa (ISO 178, 3-point bending)

Elastic modulus: 2,000 MPa (ISO 527)

Elongation at break: 40 % (DIN 53455)

Impact resistance (Charpy): without break (ISO 179)

Notch impact strength (Izod): 95 J/m (ISO 180)

Notch impact strength: 9 kJ/m² (DIN 53453)

Ball pressure hardness: 115 N/mm² (DIN 53456)

Water absorption: <0.1 % (ISO 62)

Dielectric strength: 20 kV/mm (DIN 53481)

Volume resistivity: 10¹⁶ Ohm x cm (DIN 53482)

Dielectric constant: 2.6 at 50 Hz (DIN 53483)

Dielectric loss factor: 4 x 10^-4 at 50 Hz (IEC 250)

Comparative track. index (CTI): 200 (IEC 112)

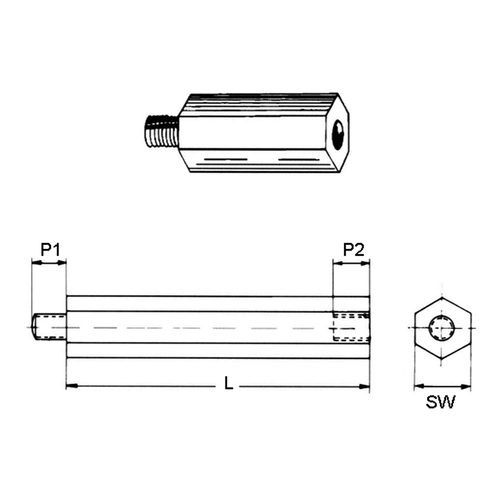

Item	L mm	External thread	P1 mm	Innengewinde	P2 mm	SW mm	Einheit Stück	Price Euro*
333807	15	M3 x 0,5	7	M3 x 0,5	7	6	5	65.00
333808	15	M3 x 0,5	7	M3 x 0,5	7	6	15	167.00
333809	20	M3 x 0,5	7	M3 x 0,5	7	6	5	65.00
333810	20	M3 x 0,5	7	M3 x 0,5	7	6	15	167.00
333811	25	M3 x 0,5	7	M3 x 0,5	7	6	5	67.00
333812	25	M3 x 0,5	7	M3 x 0,5	7	6	15	174.00
333813	30	M3 x 0,5	7	M3 x 0,5	7	6	5	69.00
333814	30	M3 x 0,5	7	M3 x 0,5	7	6	15	178.00
333815	40	M3 x 0,5	7	M3 x 0,5	7	6	5	67.00
333816	40	M3 x 0,5	7	M3 x 0,5	7	6	15	174.00
333817	55	M3 x 0,5	7	M3 x 0,5	7	6	5	67.00
333818	55	M3 x 0,5	7	M3 x 0,5	7	6	15	174.00
333819	15	M4 x 0,7	7	M4 x 0,7	7	9	5	69.00
333820	15	M4 x 0,7	7	M4 x 0,7	7	9	15	178.00
333821	20	M4 x 0,7	7	M4 x 0,7	7	9	5	69.00
333822	20	M4 x 0,7	7	M4 x 0,7	7	9	15	178.00
333823	25	M4 x 0,7	7	M4 x 0,7	7	9	5	69.00
333824	25	M4 x 0,7	7	M4 x 0,7	7	9	15	178.00
333825	30	M4 x 0,7	7	M4 x 0,7	7	9	5	69.00
333826	30	M4 x 0,7	7	M4 x 0,7	7	9	15	178.00
333827	40	M4 x 0,7	7	M4 x 0,7	7	9	5	69.00
333828	40	M4 x 0,7	7	M4 x 0,7	7	9	15	178.00
333829	55	M4 x 0,7	7	M4 x 0,7	7	9	5	69.00
333830	55	M4 x 0,7	7	M4 x 0,7	7	9	15	178.00
333831	60	M4 x 0,7	7	M4 x 0,7	7	9	5	69.00
333832	60	M4 x 0,7	7	M4 x 0,7	7	9	15	178.00
338463	90	M4 x 0,7	7	M4 x 0,7	7	9	5	78.00
338464	90	M4 x 0,7	7	M4 x 0,7	7	9	15	197.00
338465	15	M5 x 0,8	7	M5 x 0,8	7	13	5	86.00
338466	15	M5 x 0,8	7	M5 x 0,8	7	13	15	219.00
338467	20	M5 x 0,8	7	M5 x 0,8	7	13	5	88.00
338468	20	M5 x 0,8	7	M5 x 0,8	7	13	15	227.00
338469	30	M5 x 0,8	7	M5 x 0,8	7	13	5	93.00
338470	30	M5 x 0,8	7	M5 x 0,8	7	13	15	238.00
338471	45	M5 x 0,8	7	M5 x 0,8	7	13	5	103.00
338472	45	M5 x 0,8	7	M5 x 0,8	7	13	15	257.00
338473	55	M5 x 0,8	7	M5 x 0,8	7	13	5	110.00
338474	55	M5 x 0,8	7	M5 x 0,8	7	13	15	272.00
338475	70	M5 x 0,8	7	M5 x 0,8	7	13	5	116.00
338476	70	M5 x 0,8	7	M5 x 0,8	7	13	15	298.00
338477	120	M5 x 0,8	7	M5 x 0,8	7	13	5	122.00
338478	120	M5 x 0,8	7	M5 x 0,8	7	13	15	317.00
338479	85	M5 x 0,8	7	M5 x 0,8	7	13	5	127.00
338480	85	M5 x 0,8	7	M5 x 0,8	7	13	15	324.00
338481	15	M6 x 1	7	M6 x 1	7	13	5	86.00
338482	15	M6 x 1	7	M6 x 1	7	13	15	219.00
338483	20	M6 x 1	7	M6 x 1	7	13	5	88.00
338484	20	M6 x 1	7	M6 x 1	7	13	15	227.00
338485	30	M6 x 1	7	M6 x 1	7	13	5	93.00
338486	30	M6 x 1	7	M6 x 1	7	13	15	238.00
338487	45	M6 x 1	7	M6 x 1	7	13	5	103.00
338488	45	M6 x 1	7	M6 x 1	7	13	15	257.00
338489	70	M6 x 1	7	M6 x 1	7	13	5	116.00
338490	70	M6 x 1	7	M6 x 1	7	13	15	298.00
338491	120	M6 x 1	7	M6 x 1	7	13	5	122.00
338492	120	M6 x 1	7	M6 x 1	7	13	15	317.00
