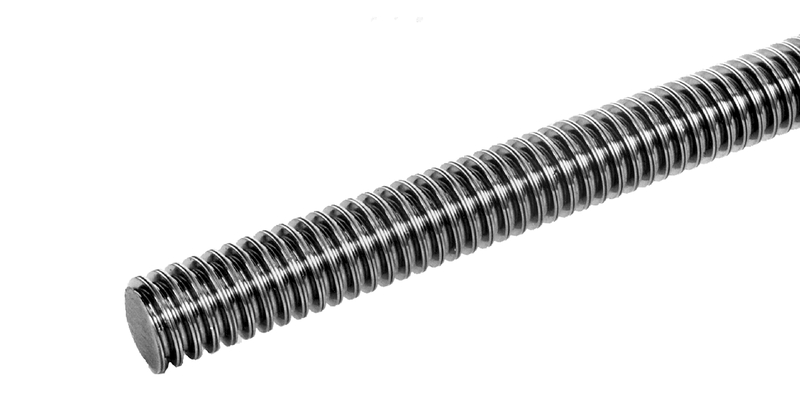

Trapezoidal-Threaded Spindle made of Steel

Trapezoidal-Threaded Spindle made of Steel

Technical specification Material of spindle: steel C15 Length: 1 m Trapezoidal... more

Close menu

Technical specification

Material of spindle: steel C15

Length: 1 m

Trapezoidal thread: according to ISO DIN 103 (except for special pitch with Tr. 10x3 and Tr. 14x4)

Max. pitch deviation: max. ±0.15 mm / 300 mm (rolled thread)

Tolerance zone: 7e

Max. straightness deviation: 0.8 mm/m

Max. speed: 1,500 min^-1 (depending on load and operating time)

Max. feed rate: 7.5 m/min. (single-thread) or 15 m/min. (double-thread), depending on size, material combination, load and operating time

General Information Use for plant construction, engineering, food industry and laboratory... more

Close menu

General Information

Use for plant construction, engineering, food industry and laboratory technology.

Conversion of a rotary movement into a linear one (e.g. lifting system). In rare cases also vice versa for conversion of a linear movement into a rotary one.

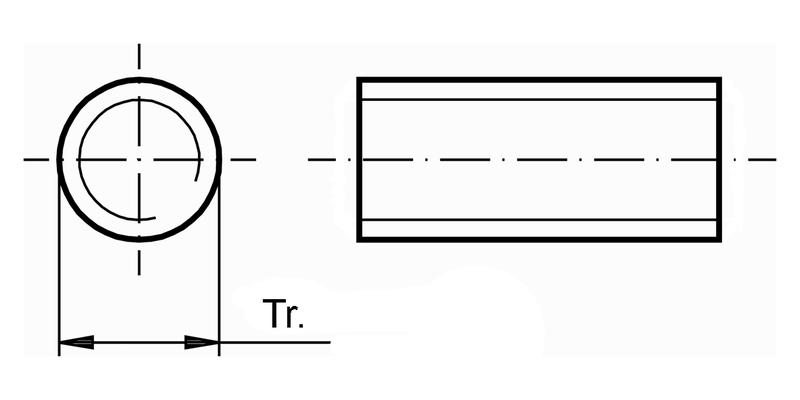

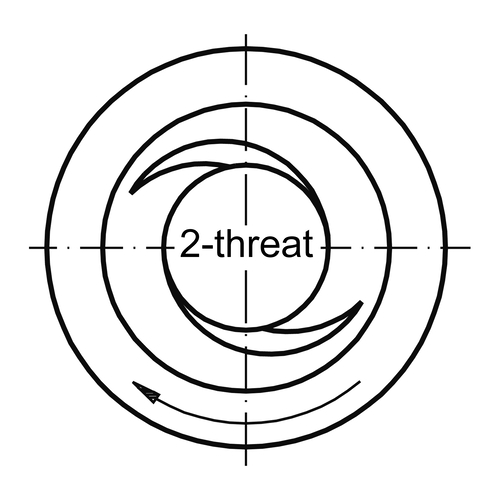

Spindles with trapezoidal thread, single-thread right or left hand, or double-thread right hand (double feed), sizes from Tr. 10x3 to Tr. 24x5 (diameter x pitch).

Nuts are available as round nuts, flange nuts and hex nuts.

Dimensioning and selection of materials:

Sizing with aid of calculation and tables considering the safety against buckling (lateral buckling of the spindle under pressure load).

Steel spindles for standard applications. Stainless steel spindles if corrosion resistance is required.

Red brass nuts with excellent dry-running properties for often used drives.

Cast iron nuts for lower speeds or less frequent use.

Plastic nuts with excellent dry-running properties for low loads.

Steel nuts and stainless steel nuts only as fastening threads or for manual operation. These materials tend to seizing (galling).

Notes regarding self-locking:

In theory the listed single-thread spindles in combination with metal nuts are static self-locking. Vibrations can, however, reduce or override the self-locking capacity. Drives with plastic nuts and all double-threaded spindles are not self-locking.

Item	Direction of rotation	Außengewinde¹	min. Kern-Ø mm	min. Flanken-Ø mm	max. Flanken-Ø mm	Gewicht kg	Länge mm	Einheit Stück	Price Euro*
705141²	eingängig rechts	Tr. 10x3	6	8,191	8,415	0,6	1.000	5	118.00
705142²	eingängig rechts	Tr. 10x3	6	8,191	8,415	0,6	1.000	10	193.00
705143²	eingängig rechts	Tr. 10x3	6	8,191	8,415	0,9	1.500	5	188.00
705144²	eingängig rechts	Tr. 10x3	6	8,191	8,415	0,9	1.500	10	198.00
705145²	eingängig rechts	Tr. 10x3	6	8,191	8,415	1,2	2.000	5	241.00
705146²	eingängig rechts	Tr. 10x3	6	8,191	8,415	1,2	2.000	10	391.00
705147	eingängig rechts	Tr. 12x3	7,84	10,191	10,415	0,8	1.000	5	134.00
705148	eingängig rechts	Tr. 12x3	7,84	10,191	10,415	0,8	1.000	10	220.00
705149	eingängig rechts	Tr. 12x3	7,84	10,191	10,415	1,2	1.500	5	198.00
705150	eingängig rechts	Tr. 12x3	7,84	10,191	10,415	1,2	1.500	10	321.00
705151	eingängig rechts	Tr. 12x3	7,84	10,191	10,415	1,6	2.000	5	257.00
705152	eingängig rechts	Tr. 12x3	7,84	10,191	10,415	1,6	2.000	10	407.00
705153²	eingängig rechts	Tr. 14x4	8,8	11,64	12,415	0,9	1.000	5	156.00
705154²	eingängig rechts	Tr. 14x4	8,8	11,64	12,415	0,9	1.000	10	252.00
705155²	eingängig rechts	Tr. 14x4	8,8	11,64	12,415	1,35	1.500	5	252.00
705156²	eingängig rechts	Tr. 14x4	8,8	11,64	12,415	1,35	1.500	10	396.00
705157²	eingängig rechts	Tr. 14x4	8,8	11,64	12,415	1,8	2.000	5	321.00
705158²	eingängig rechts	Tr. 14x4	8,8	11,64	12,415	1,8	2.000	10	509.00
705159	eingängig rechts	Tr. 16x4	10,8	13,64	13,905	1,4	1.000	5	204.00
705160	eingängig rechts	Tr. 16x4	10,8	13,64	13,905	1,4	1.000	10	332.00
705161	eingängig rechts	Tr. 16x4	10,8	13,64	13,905	2,1	1.500	5	289.00
705162	eingängig rechts	Tr. 16x4	10,8	13,64	13,905	2,1	1.500	10	461.00
705163	eingängig rechts	Tr. 16x4	10,8	13,64	13,905	2,8	2.000	5	375.00
705164	eingängig rechts	Tr. 16x4	10,8	13,64	13,905	2,8	2.000	10	589.00
705165	eingängig rechts	Tr. 18x4	12,8	15,64	15,905	1,6	1.000	5	247.00
705166	eingängig rechts	Tr. 18x4	12,8	15,64	15,905	1,6	1.000	10	407.00
705167	eingängig rechts	Tr. 18x4	12,8	15,64	15,905	2,4	1.500	5	343.00
705168	eingängig rechts	Tr. 18x4	12,8	15,64	15,905	2,4	1.500	10	557.00
705169	eingängig rechts	Tr. 18x4	12,8	15,64	15,905	3,2	2.000	2	174.00
705170	eingängig rechts	Tr. 18x4	12,8	15,64	15,905	3,2	2.000	6	399.00
705171	eingängig rechts	Tr. 20x4	14,8	17,64	17,905	2,1	1.000	5	268.00
705172	eingängig rechts	Tr. 20x4	14,8	17,64	17,905	2,1	1.000	10	445.00
705173	eingängig rechts	Tr. 20x4	14,8	17,64	17,905	3,15	1.500	5	370.00
705174	eingängig rechts	Tr. 20x4	14,8	17,64	17,905	3,15	1.500	10	589.00
705175	eingängig rechts	Tr. 20x4	14,8	17,64	17,905	4,2	2.000	2	176.00
705176	eingängig rechts	Tr. 20x4	14,8	17,64	17,905	4,2	2.000	6	405.00
705177	eingängig rechts	Tr. 24x5	17,5	21,094	21,394	2,9	1.000	5	321.00
705178	eingängig rechts	Tr. 24x5	17,5	21,094	21,394	2,9	1.000	10	525.00
705179	eingängig rechts	Tr. 24x5	17,5	21,094	21,394	4,35	1.500	2	187.00
705180	eingängig rechts	Tr. 24x5	17,5	21,094	21,394	4,35	1.500	6	431.00
705181	eingängig rechts	Tr. 24x5	17,5	21,094	21,394	5,8	2.000	2	242.00
705182	eingängig rechts	Tr. 24x5	17,5	21,094	21,394	5,8	2.000	6	559.00
705183²	eingängig links	Tr. 10x3	5,84	8,191	8,415	0,6	1.000	5	145.00
705184²	eingängig links	Tr. 10x3	5,84	8,191	8,415	0,6	1.000	10	231.00
705185²	eingängig links	Tr. 10x3	5,84	8,191	8,415	0,9	1.500	5	204.00
705186²	eingängig links	Tr. 10x3	5,84	8,191	8,415	0,9	1.500	10	327.00
705187²	eingängig links	Tr. 10x3	5,84	8,191	8,415	1,2	2.000	5	263.00
705188²	eingängig links	Tr. 10x3	5,84	8,191	8,415	1,2	2.000	10	423.00
705189	eingängig links	Tr. 12x3	7,84	10,191	10,415	0,8	1.000	5	166.00
705190	eingängig links	Tr. 12x3	7,84	10,191	10,415	0,8	1.000	10	273.00
705191	eingängig links	Tr. 12x3	7,84	10,191	10,415	1,2	1.500	5	236.00
705192	eingängig links	Tr. 12x3	7,84	10,191	10,415	1,2	1.500	10	380.00
705193	eingängig links	Tr. 12x3	7,84	10,191	10,415	1,6	2.000	5	284.00
705194	eingängig links	Tr. 12x3	7,84	10,191	10,415	1,6	2.000	10	450.00
705195²	eingängig links	Tr. 14x4	8,8	11,64	12,415	0,9	1.000	5	204.00
705196²	eingängig links	Tr. 14x4	8,8	11,64	12,415	0,9	1.000	10	327.00
705197²	eingängig links	Tr. 14x4	8,8	11,64	12,415	1,35	1.500	5	263.00
705198²	eingängig links	Tr. 14x4	8,8	11,64	12,415	1,35	1.500	10	418.00
705199²	eingängig links	Tr. 14x4	8,8	11,64	12,415	1,8	2.000	5	343.00
705200²	eingängig links	Tr. 14x4	8,8	11,64	12,415	1,8	2.000	10	541.00
705201	eingängig links	Tr. 16x4	10,8	13,64	13,905	1,4	1.000	5	231.00
705202	eingängig links	Tr. 16x4	10,8	13,64	13,905	1,4	1.000	10	370.00
705203	eingängig links	Tr. 16x4	10,8	13,64	13,905	2,1	1.500	5	359.00
705204	eingängig links	Tr. 16x4	10,8	13,64	13,905	2,1	1.500	10	568.00
705205	eingängig links	Tr. 16x4	10,8	13,64	13,905	2,8	2.000	2	180.00
705206	eingängig links	Tr. 16x4	10,8	13,64	13,905	2,8	2.000	6	399.00
705207	eingängig links	Tr. 18x4	12,8	15,64	15,905	1,6	1.000	5	268.00
705208	eingängig links	Tr. 18x4	12,8	15,64	15,905	1,6	1.000	10	434.00
705209	eingängig links	Tr. 18x4	12,8	15,64	15,905	2,4	1.500	5	391.00
705210	eingängig links	Tr. 18x4	12,8	15,64	15,905	2,4	1.500	10	626.00
705211	eingängig links	Tr. 18x4	12,8	15,64	15,905	3,2	2.000	2	195.00
705212	eingängig links	Tr. 18x4	12,8	15,64	15,905	3,2	2.000	6	437.00
705213	eingängig links	Tr. 20x4	14,8	17,64	17,905	2,1	1.000	5	279.00
705214	eingängig links	Tr. 20x4	14,8	17,64	17,905	2,1	1.000	10	455.00
705215	eingängig links	Tr. 20x4	14,8	17,64	17,905	3,15	1.500	2	161.00
705216	eingängig links	Tr. 20x4	14,8	17,64	17,905	3,15	1.500	6	373.00
705217	eingängig links	Tr. 20x4	14,8	17,64	17,905	4,2	2.000	2	208.00
705218	eingängig links	Tr. 20x4	14,8	17,64	17,905	4,2	2.000	6	482.00
705219	eingängig links	Tr. 24x5	17,5	21,094	21,394	2,9	1.000	5	364.00
705220	eingängig links	Tr. 24x5	17,5	21,094	21,394	2,9	1.000	10	589.00
705221	eingängig links	Tr. 24x5	17,5	21,094	21,394	4,35	1.500	2	219.00
705222	eingängig links	Tr. 24x5	17,5	21,094	21,394	4,35	1.500	6	508.00
705223	eingängig links	Tr. 24x5	17,5	21,094	21,394	5,8	2.000	1	133.00
705224	eingängig links	Tr. 24x5	17,5	21,094	21,394	5,8	2.000	3	312.00
705309	zweigängig rechts	Tr. 12x6P3	7,84	10,191	10,415	0,8	1.000	2	122.00
705310	zweigängig rechts	Tr. 12x6P3	7,84	10,191	10,415	0,8	1.000	6	280.00
705311	zweigängig rechts	Tr. 12x6P3	7,84	10,191	10,415	1,2	1.500	2	174.00
705312	zweigängig rechts	Tr. 12x6P3	7,84	10,191	10,415	1,2	1.500	6	392.00
705313	zweigängig rechts	Tr. 12x6P3	7,84	10,191	10,415	1,6	2.000	2	223.00
705314	zweigängig rechts	Tr. 12x6P3	7,84	10,191	10,415	1,6	2.000	6	501.00
705315	zweigängig rechts	Tr. 16x8P4	10,8	13,64	13,905	1,4	1.000	2	163.00
705316	zweigängig rechts	Tr. 16x8P4	10,8	13,64	13,905	1,4	1.000	6	379.00
705317	zweigängig rechts	Tr. 16x8P4	10,8	13,64	13,905	2,1	1.500	2	232.00
705318	zweigängig rechts	Tr. 16x8P4	10,8	13,64	13,905	2,1	1.500	6	527.00
705319	zweigängig rechts	Tr. 16x8P4	10,8	13,64	13,905	2,8	2.000	1	137.00
705320	zweigängig rechts	Tr. 16x8P4	10,8	13,64	13,905	2,8	2.000	3	312.00
705321	zweigängig rechts	Tr. 20x8P4	14,8	17,64	17,905	2,1	1.000	2	232.00
705322	zweigängig rechts	Tr. 20x8P4	14,8	17,64	17,905	2,1	1.000	6	521.00
705323	zweigängig rechts	Tr. 20x8P4	14,8	17,64	17,905	3,15	1.500	1	157.00
705324	zweigängig rechts	Tr. 20x8P4	14,8	17,64	17,905	3,15	1.500	3	357.00
705325	zweigängig rechts	Tr. 20x8P4	14,8	17,64	17,905	4,2	2.000	1	204.00
705326	zweigängig rechts	Tr. 20x8P4	14,8	17,64	17,905	4,2	2.000	3	466.00
705327	zweigängig rechts	Tr. 24x10P5	17,5	21,094	21,394	2,9	1.000	2	270.00
705328	zweigängig rechts	Tr. 24x10P5	17,5	21,094	21,394	2,9	1.000	6	610.00
705329	zweigängig rechts	Tr. 24x10P5	17,5	21,094	21,394	4,35	1.500	1	185.00
705330	zweigängig rechts	Tr. 24x10P5	17,5	21,094	21,394	4,35	1.500	3	418.00
705331	zweigängig rechts	Tr. 24x10P5	17,5	21,094	21,394	5,8	2.000	1	238.00
705332	zweigängig rechts	Tr. 24x10P5	17,5	21,094	21,394	5,8	2.000	3	540.00
