Edelstahl im Labor: Warum „rostfrei“ nicht immer gleich „rostfrei“ ist

Edelstahl ist aus dem modernen Labor nicht wegzudenken. Ob Pinzetten, Spatel, Reaktorgefäße oder Schlauchverbindungen – das Material gilt als robust und nahezu unverwüstlich. Der Begriff „rostfrei“ vermittelt dabei den Eindruck der absoluten Beständigkeit. Doch im Laboralltag, wo aggressive Chemikalien und extreme Bedingungen herrschen, zeigt sich schnell: „Rostfrei“ ist ein relativer Begriff. Die Frage, „Warum rostet rostfreier Stahl?“, ist daher berechtigt und für die Sicherheit und Qualität der Arbeit von entscheidender Bedeutung. Eine falsche Materialwahl kann zu Kontaminationen, Geräteausfällen und verfälschten Ergebnissen führen.

Was bedeutet „rostfrei“ wirklich?

Die übliche Definition von rostfrei im Alltag bedeutet meist, dass ein Material „unter normalen Bedingungen – etwa bei Kontakt mit Wasser und Luft – nicht rostet“. Technisch betrachtet ist diese Definition zu kurz gegriffen. Die Frage, „Was bedeutet rostfrei?“, führt direkt zur chemischen Grundlage dieser besonderen Stähle.

Sie ist der eigentliche Schutzschild des Stahls. Sie legt sich über die Eisenatome und verhindert deren Oxidation, also das Rosten. Diese Passivschicht ist dynamisch; wird sie mechanisch beschädigt, etwa durch einen Kratzer, bildet sie sich in Gegenwart von Sauerstoff sofort neu. Ein rostfreier Stahl „rostet“ also nicht, weil er sich aktiv selbst schützt. Probleme entstehen erst dann, wenn die Passivschicht chemisch angegriffen wird und sich nicht mehr regenerieren kann. Die Frage „Was ist rostfreier Stahl?“ lässt sich somit eindeutig beantworten: als ein Stahl, der sich durch eine passive Chromoxidschicht selbst vor Korrosion schützt.

Der feine Unterschied: V2A versus V4A im Laboralltag

Wer Laborbedarf oder Bauteile aus Edelstahl beschafft, stößt unweigerlich auf die Kürzel V2A und V4A. Diese historisch gewachsenen Bezeichnungen sind zwar weit verbreitet, technisch präziser sind jedoch die entsprechenden Werkstoffnummern. Unabhängig davon ist die Wahl der richtigen Edelstahlgüte für den Einsatz im Labor von grundlegender Bedeutung.

V2A – der Standard

V2A Edelstahl ist die gängigste Gruppe. Die Bezeichnung „V2A“ steht historisch für „Versuchsschmelze 2 Austenit“. Meist verbirgt sich dahinter der Werkstoff 1.4301 (auch bekannt als AISI 304). Es handelt sich um einen Chrom-Nickel-Stahl mit guter allgemeiner Korrosionsbeständigkeit.

V2A ist beständig gegen Wasser, Wasserdampf, Luftfeuchtigkeit sowie gegenüber schwachen organischen und anorganischen Säuren. Für viele Standardanwendungen im Labor, wie Halterungen, Gestelle oder einfache Behälter, ist dieser Werkstoff oft ausreichend.

V4A – der Beständigere

V4A Edelstahl (historisch „Versuchsschmelze 4 Austenit“) ist ebenfalls ein Chrom-Nickel-Stahl, enthält jedoch zusätzlich etwa 2 % Molybdän. Dieses Legierungselement macht den entscheidenden Unterschied zwischen V2A und V4A aus. Molybdän verbessert die Korrosionsbeständigkeit von Edelstahl deutlich, insbesondere gegenüber chloridhaltigen Medien.

Im Laboralltag ist dies von immenser Bedeutung. Kochsalzlösungen (NaCl), Pufferlösungen wie PBS oder auch Spuren von Salzsäure sind allgegenwärtig. Hier stößt V2A an seine Grenzen, während V4A eine höhere Beständigkeit aufweist. Die Debatte V2A versus V4A entscheidet sich also meist zugunsten von V4A, sobald Salze oder andere Halogenide ins Spiel kommen.

Die Werkstoffnummern als Schlüssel

Für technische Spezifikationen sind die Werkstoffnummern nach EN 10027-2 verlässlicher als die historischen Bezeichnungen:

• 1.4404 Edelstahl (AISI 316L): Dieser Werkstoff ist heute der wohl gängigste V4A-Stahl im Labor- und Pharmabereich. Das „L“ steht für „Low Carbon“, also einen niedrigen Kohlenstoffgehalt. Dies macht den Stahl nach dem Schweißen unempfindlicher gegen interkristalline Korrosion.
• 1.4571 Edelstahl (AISI 316Ti): Dieser V4A-Stahl ist titanstabilisiert. Das zugesetzte Titan bindet den Kohlenstoff und verhindert ebenfalls die interkristalline Korrosion bei hohen Temperaturen, etwa beim Schweißen. Der Werkstoff gilt als besonders robust in heißen und chemisch aggressiven Medien.

International sind auch die Bezeichnungen Stainless Steel (englisch) oder Inox (französisch, von inoxydable) gebräuchlich. Beide Begriffe bedeuten schlicht „rostfreier Stahl“.

Wann kann Edelstahl rosten? Die Grenzen der Beständigkeit

Eine korrosive Umgebung liegt daher vor, wenn Chemikalien die Chromoxidschicht angreifen oder deren Regeneration verhindern. Die Hauptgegenspieler sind:

1. Chloride: Ionen aus Salzen wie Natriumchlorid oder Calciumchlorid, aber auch aus Salzsäure oder hypochloriger Säure (Bleichmittel) können die Passivschicht lokal durchbrechen.
2. Reduzierende Säuren: Starke Säuren wie Salzsäure oder – ab einer gewissen Konzentration –Schwefelsäure greifen die Passivschicht an.
3. Hohe Temperaturen: Sie beschleunigen chemische Reaktionen und damit auch die Korrosion.
4. Sauerstoffmangel: In Spalten oder unter Ablagerungen fehlt der Sauerstoff, der notwendig ist, um die Passivschicht zu reparieren.

Die Frage „Wann kann Edelstahl rosten?“ lässt sich also präzise beantworten: immer dann, wenn die gewählte Edelstahlgüte nicht zur jeweiligen korrosiven Umgebung passt.

Kann V2A rosten?

Diese Frage ist eindeutig mit Ja zu beantworten. Bereits bei Kontakt mit leicht salzhaltigem Wasser wie manchem Leitungswasser, mit Handschweiß oder mit Pufferlösungen kann V2A Flecken oder sogar Lochfraß entwickeln.

Kann V4A rosten?

Ja, auch V4A ist nicht immun gegen Korrosion. Obwohl deutlich beständiger gegen Chloride, kann es bei hohen Chloridkonzentrationen, hohen Temperaturen und gleichzeitigem Sauerstoffmangel (typischerweise in Spalten) ebenfalls zur Korrosion bei Edelstahl kommen. Für extreme Bedingungen, etwa bei heißer, konzentrierter Salpetersäure oder in Seewasseranwendungen, sind höherlegierte Werkstoffe wie Super-Duplex-Stähle oder Nickelbasislegierungen wie Hastelloy® erforderlich.

Korrosion bei Edelstahl: Formen und Mechanismen

Korrosion ist nicht gleich Korrosion. Je nach Medium und Umgebungsbedingungen zeigt die Korrosion von Edelstahl unterschiedliche Schadensbilder. Deren Kenntnis hilft, potenzielle Risiken frühzeitig zu erkennen und die geeignete Edelstahlgüte auszuwählen.

Lochfraßkorrosion

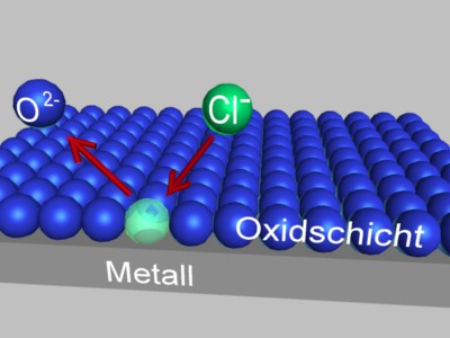

Die Lochfraßkorrosion (Pitting) ist die häufigste Schadensfolge durch Chloride. Chloridionen durchbrechen die Passivschicht an winzigen Punkten. An diesen Stellen löst sich der Stahl auf, es entstehen kleine, aber tiefe Löcher.

Das Tückische: Die Oberfläche wirkt oft noch intakt, während sich der „Fraß“ tief ins Material gefressen hat. Lochfraßkorrosion ist ein Hauptgrund, warum V4A dem V2A im Labor vorzuziehen ist.

Spaltkorrosion

Spaltkorrosion tritt in engen, schlecht belüfteten Spalten auf, etwa in Gewindegängen von Verschraubungen, Dichtungsflächen oder zwei aufeinanderliegenden Bauteilen. Im Spalt wird der vorhandene Sauerstoff verbraucht, ohne den sich die Passivschicht nicht regenerieren kann. Gleichzeitig reichern sich dort oft aggressive Chloride an, wodurch der pH-Wert sinkt und die Korrosion einsetzt. Spaltkorrosion ist oft aggressiver als Lochfraß.

Interkristalline Korrosion

Interkristalline Korrosion (IK) tritt typischerweise oft nach dem Schweißen oder anderen Hitzebehandlungen bei etwa +450 °C bis +850 °C auf. In diesem Temperaturbereich verbindet sich der im Stahl enthaltene Kohlenstoff mit Chrom zu Chromkarbiden. Diese bilden sich bevorzugt an den Korngrenzen, wodurch dort das Chrom fehlt, um die schützende Passivschicht zu bilden. Das Material wird entlang der Korngrenzen anfällig für Korrosion.

Moderne Stähle wie der kohlenstoffarme 1.4404 Edelstahl (Low Carbon) oder der titanstabilisierte 1.4571 Edelstahl wurden gezielt entwickelt, um interkristalline Korrosion zu verhindern. Entsprechend zielen daraus gefertigte Laborprodukte auf ein weites Anwendungsfeld, das von Schneidringverschraubungen und Kapillarverbindern über Vakuumschläuche bis hin zu Membrandosierpumpen reicht.

Kontaktkorrosion

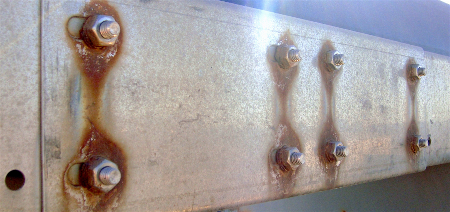

Kontaktkorrosion (bimetallische Korrosion) entsteht, wenn zwei metallische Werkstoffe mit unterschiedlichem elektrochemischem Potenzial in Anwesenheit eines Elektrolyten, etwa Wasser oder Pufferlösung, in Kontakt kommen. Edelstahl ist dabei meist der „edlere“ Partner. Kommt er mit unedleren Metallen wie Aluminium oder verzinktem Stahl in Kontakt, wird das unedlere Metall beschleunigt zersetzt.

Kontaktkorrosion kann jedoch auch Edelstahl schädigen: Gelangen Partikel von unlegiertem Stahl (Baustahl) auf eine Stainless-Steel-Oberfläche (Flugrost), rosten diese Partikel. Dieser Eisenoxidbelag kann die Passivschicht des Edelstahls lokal zerstören und so die Korrosion an Edelstahl auslösen.

Die richtige Edelstahlgüte für die richtige Anwendung

Die Wahl der passenden Edelstahlgüte ist entscheidend. Ein Spatel zum Abwiegen von Pulvern stellt andere Anforderungen als ein Magnetrührer-Heizkessel oder eine Rohrverschraubung für aggressive Medien.

Für allgemeine Laboranwendungen wie Gestelle, Schalen oder einfache Werkzeuge reicht oft V2A Edelstahl. Sobald jedoch regelmäßig mit Salzlösungen, physiologischen Puffern, verdünnten Säuren oder Reinigungsbädern gearbeitet wird, ist die höhere Korrosionsbeständigkeit von V4A Edelstahl wie 1.4404 oder 1.4571 zu empfehlen.

Der technisch korrekte Oberbegriff „nichtrostender Stahl“ verdeutlicht, dass es sich um ein Spektrum handelt. Die Korrosionsbeständigkeit von Edelstahl muss daher stets anwendungsbezogen bewertet werden.

Pflege und Umgang: Wie die Korrosionsbeständigkeit erhalten bleibt

Selbst der beste Werkstoff benötigt Sorgfalt. Um die Lebensdauer von Laborausstattung aus Stainless Steel zu maximieren und Korrosion von Edelstahl zu verhindern, sind einige Regeln zu beachten:

1. Fremdrost vermeiden: Niemals sollten Werkzeuge aus unlegiertem Stahl (etwa Schraubendreher und Zangen) oder Stahlwolle zur Reinigung von Inox-Oberflächen verwendet werden. Dies führt zu Abrieb von unedlem Stahl und begünstigt Kontaktkorrosion.
2. Keine chloridhaltigen Reiniger: Reinigungsmittel, die Salzsäure oder hohe Konzentrationen an Hypochlorit (Bleiche) enthalten, sind zu vermeiden. Sie sind Gift für die schützende Passivschicht.
3. Regelmäßige Reinigung: Ablagerungen und Verschmutzungen sollten zeitnah entfernt werden. Unter Ablagerungen kann sich leicht Spaltkorrosion bilden.
4. Passivieren: Nach starker Beanspruchung oder bei beginnender Verfärbung kann eine Behandlung mit milden Säuren (etwa Zitronensäure) die Passivschicht erneuern und stärken.

Fazit: Ein vielseitiger Werkstoff mit Anleitung

Die Frage „Was ist rostfreier Stahl?“ zeigt, wie missverständlich der Begriff sein kann. Rostfrei bedeutet „rostbeständig“, und nicht „rostsicher“. Es gibt nicht den einen Edelstahl, sondern viele Legierungen für spezifische Anforderungen.

Korrosion ist ein stetiger Gegner im Labor. Ein gutes Verständnis der relevanten Mechanismen wie Lochfraßkorrosion, Spaltkorrosion und interkristalline Korrosion ist entscheidend für die richtige Materialwahl. Ob V2A oder V4A: Die verwendete Edelstahlgüte muss immer zur chemischen und thermischen Belastung passen.

Und rostet Edelstahl nun? Ja – aber meist nur der falsche Werkstoff am falschen Ort oder bei unsachgemäßer Behandlung.

Bildquellen:
Beitragsbild | © kittyfly – stock.adobe.com
Initiierung von Lochfraßkorrosion | © Raptor82, CC BY-SA 3.0 <http://creativecommons.org/licenses/by-sa/3.0/>, via Wikimedia Commons
Kontaktkorrosion | © D3j4vu in der Wikipedia auf Englisch, CC BY-SA 3.0 <https://creativecommons.org/licenses/by-sa/3.0>, via Wikimedia Commons
