Durchflussmesser aus PVC-U - Skala: 170/200 mm

Durchflussmesser aus PVC-U - Skala: 170/200 mm

Produktspezifikation Praxisgerecht abgestufte Messbereiche nach DIN Erhöhte... mehr

Menü schließen

Produktspezifikation

Praxisgerecht abgestufte Messbereiche nach DIN

Erhöhte Messwertstabilität durch Werkstoffe mit reduzierter Feuchtigkeitsaufnahme

Erhöhte Genauigkeit durch optimierte Messrohrgeometrie

Korrosionsbeständig

Hohe Zeitstandfestigkeit

Hohe mechanische Festigkeit

Weichmacherfrei, daher physiologisch indifferent

Hohe Schlagzähigkeit, jedoch schlagempfindlich in der Kälte

Hermetisch dicht, Verschraubung mit RD-Dichtringen

Wartungsarm

Flüssigkeitsdicht gekapselter Magnet mit nur einer Polarisierung für Mono- und bistabile Funktion

Technische Spezifikation

Werkstoff:

Messrohr: PVC-U (Polyvinylchlorid, hart), transparent

Schwebekörper: PVDF (Polyvinylidenfluorid), Edelstahl 1.4301 (V2A) oder PVDF mit flüssigkeitsdicht gekapseltem Magnet

RD-Dichtringe: EPDM (Ethylen-Propylen-Dien-Kautschuk); FPM (Fluorkautschuk) auf Anfrage

Anschluss-Verschraubungen: PVC-U (Polyvinylchlorid, hart), grau (RAL 7011)

Messbereich: 5 - 1.500 l/h

Anzeigegenauigkeit: nach VDI / VDE 3513, Bl. 2

Druckstufe: PN 10 bei +20 °C

Durchflussmedien: Technisch reine, neutrale und aggressive Flüssigkeiten

Medientemperatur: +60 °C

Rohranschluss: PVC-U-Verschraubung DIN 8063 mit Einlegteil als Klebemuffe

Einbaulage: Vertikal; Durchflussrichtung von unten nach oben

Allgemeine Information Durchflussmesser hoher Messgenauigkeit und Betriebssicherheit für... mehr

Menü schließen

Allgemeine Information

Durchflussmesser hoher Messgenauigkeit und Betriebssicherheit für den Einsatz in Labor, Technikum und Betrieb. Erfüllt die hohen Anforderungen der Verfahrenstechnik und ist durch Grenzwert- Signalgeber und Messwertfernübertragung in der Prozessautomatisierung einsetzbar.

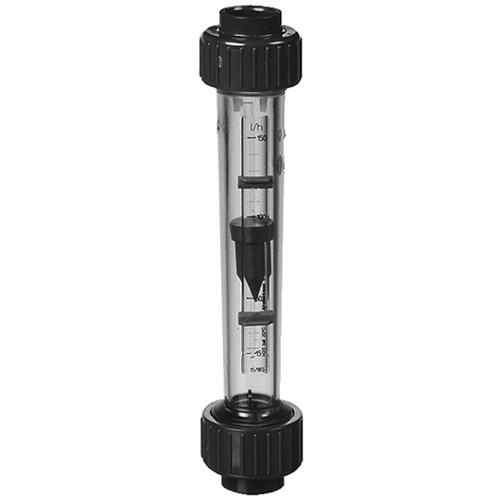

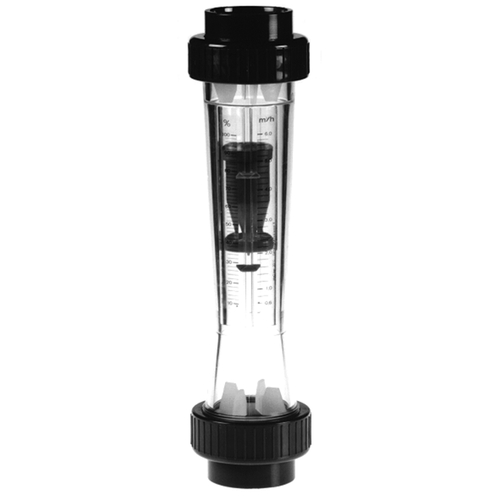

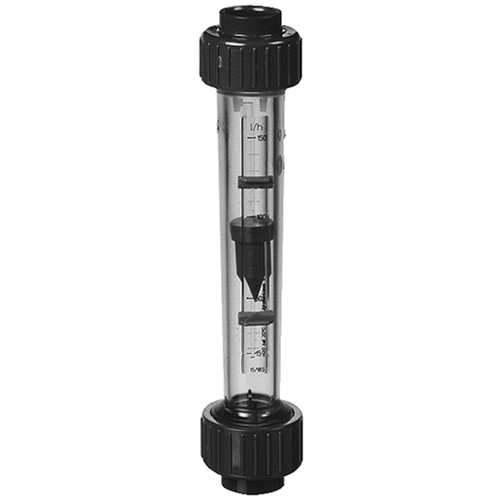

Transparenter Messkörper aus PVC-U bzw. PA, Ausführung in drei Baulängen. Das Medium durchströmt den Durchflussmesser von unten nach oben. Durch die Strömungskräfte wird der Schwebekörper reibungsfrei angehoben und zeigt mit seiner oberen Ablesekante direkt das auf der Messrohrskala angegebene Durchflussvolumen. Die optimierte Stabilisierung des Schwebekörpers erleichtert die Ablesung. Die Messbereichsskala auf dem konischen Messrohr gibt serienmäßig l/h für Wasser von +20 °C an. Das Messrohr ist mit äußeren Schwalbenschwanzleisten mit zwei verschiebbaren Sollwertanzeigen zur optischen Kennzeichnung des minimalen und maximalen Durchflussvolumens bzw. zur Aufnahme von Grenzwertsignalgebern ausgestattet. Der serienmäßig aus PVDF bestehende Schwebekörper sowie der Schwebekörper- Fänger befinden sich im Messrohr.

Für die automatische Messwerterfassung wird der Schwebekörper mit einem flüssigkeitsdicht eingebetteten Magneteinsatz ausgestattet. In Verbindung mit zwei RD-Dichtringen sorgen die Anschlussverschraubungen (Klebemuffen) für eine betriebssichere Abdichtung und eine schnelle, unproblematische radiale Montage.

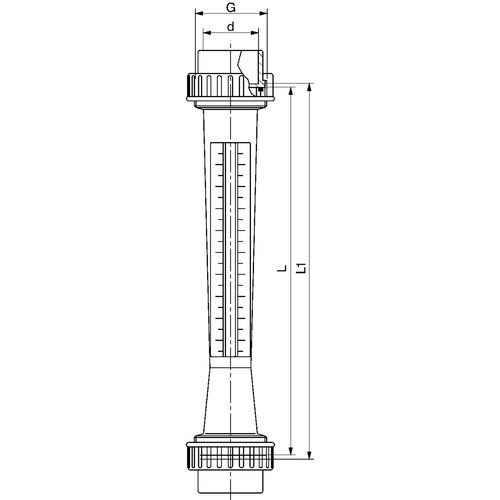

Artikel	d mm	NW mm	DIN 8063 Verschraubung	Messbereich Flüssigkeiten l/h	Werkstoff Schwebekörper	L mm	Einheit Stück	Preis Euro*
350727	20	15	G 1"	5 - 50	PVDF	170	1	189,00
350728	20	15	G 1"	15 - 150	PVDF	170	1	189,00
350729	20	15	G 1"	25 - 250	PVDF	170	1	189,00
350730	20	15	G 1"	40 - 400	PVDF	170	1	189,00
350731	20	15	G 1"	5 - 50	PVDF-M	170	1	264,00
350732	20	15	G 1"	15 - 150	PVDF-M	170	1	264,00
350733	20	15	G 1"	25 - 250	PVDF-M	170	1	264,00
350734	20	15	G 1"	40 - 400	PVDF-M	170	1	264,00
350735	32	25	G 1 1/2"	25 - 250	PVDF	200	1	210,00
350736	32	25	G 1 1/2"	40 - 400	PVDF	200	1	210,00
350737	32	25	G 1 1/2"	100 - 1000	PVDF	200	1	210,00
350738	32	25	G 1 1/2"	150 - 1500	PVDF	200	1	210,00
350743	32	25	G 1 1/2"	25 - 250	PVDF	200	1	291,00
350744	32	25	G 1 1/2"	40 - 400	PVDF-M	200	1	291,00
350745	32	25	G 1 1/2"	100 - 1000	PVDF-M	200	1	291,00
350746	32	25	G 1 1/2"	150 - 1500	PVDF-M	200	1	291,00
