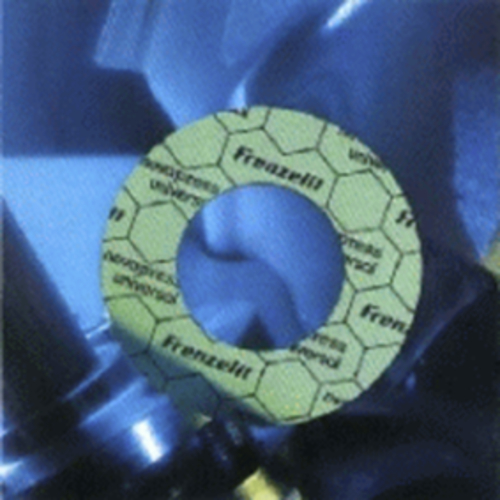

Aramid-Flachdichtungen

Einsatzgebiet Sehr gut einsetzbar: Bei höheren Temperaturen, Druckbeanspruchung,... mehr

Menü schließen

Einsatzgebiet

Sehr gut einsetzbar:

Bei höheren Temperaturen, Druckbeanspruchung, unkritischen gasförmigen und flüssigen Medien.

Nicht einsetzbar:

In konz. Säuren, konz. Laugen.

Produktspezifikation

Rohstoffkombination aus hochwertigen Aramidfasern, Funktionsfüllstoffen und NBR

Gute Zugfestigkeit

Hohe Druckstandfestigkeit

Sehr niedrige Gasleckage

Sehr gute Ölbeständigkeit

Beständigkeit: ölbeständig, mit guter Druckstandfestigkeit und sehr geringem Setzverhalten

Technische Spezifikation

Farbe: beidseitig hellgrün

Bindemittel: NBR

Antihaftbeschichtung: beidseitig PTFE

Dichte: 1,80 g/cm³ (DIN 28090-2)

Zugfestigkeit: 27 N/mm² (längs); 10 N/mm² (quer) (DIN 52910)

Druckstandfestigkeit: 39 N/mm²(+175 °C); 25 N/mm² (+300 °C) (DIN 52913)

Zusammendrückung: 7 % (ASTM F 36 J)

Rückfederung: 65 % (ASTM F 36 J)

Kaltstauchwert KSW: 6,0 % (DIN 28090-2)

Kaltrückverformungswert KRW: 3,0 % (DIN 28090-2)

Warmsetzwert WSW/200: 5,5 % (DIN 28090-2)

Warmrückverformungswert WRW/200: 2,0 % (DIN 28090-2)

Rückverformungswert R: 0,040 mm (DIN 28090-2)

Spez. Leckrate: 0,100 mg/m*s (DIN 3535-6)

Spez. Leckrate 2,0: 0,100 mg/m*s (DIN 28090-2)

Chloridgehalt: 300 ppm (Siemens AV 9-014)

Max. Temperatur: +200 °C (in Abhängigkeit von Druck)

Max. Betriebsdruck: 100 bar (in Abhängigkeit von Temperatur)

Regelwerk: DVGW, HTB, KTW, WRC, BAM (max. +60 °C / 130 bar)

Allgemeine Information Flachdichtungen werden in der Regel als Ringe gestanzt. Bei... mehr

Menü schließen

Allgemeine Information

Flachdichtungen werden in der Regel als Ringe gestanzt. Bei diffizileren Geometrien werden die Ringe oftmals geplottert oder mittels Wasserstrahl geschnitten. Ringe werden durch die Abmessungen des Innen- und Außendurchmessers sowie der Gesamtdicke des Rings definiert, häufig jedoch auch durch Nenndurchmesser und Druckstufe nach DIN 2690, 2691 (oder 2692). Im Sinne der Harmonisierung von Normen wurden diese früheren Flachdichtungsnormen in der in einer EU Norm zusammengefasst: DIN.

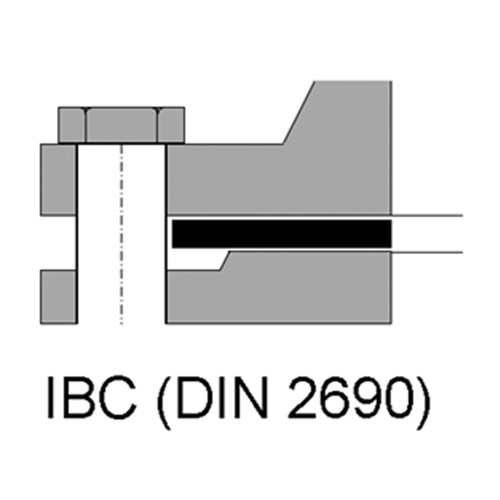

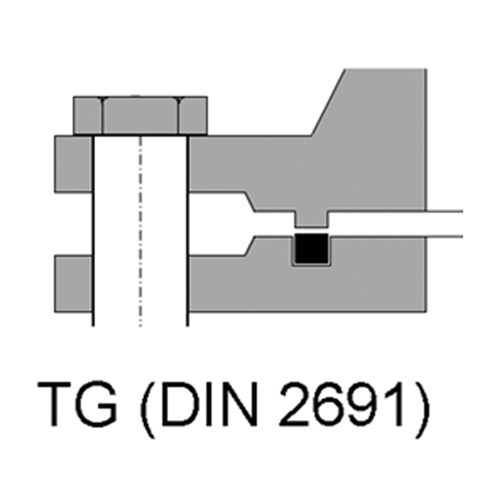

EN 1514-1. Um dennoch die einzelnen Formen abbilden zu können wurden folgende Unterbeschreibungen eingeführt: frühere DIN 2690: jetzt EN 1514-1 Form IBC für glatte Flansche; frühere DIN 2691: jetzt EN 1514-1 Form TG für Flansche mit Nut und Feder.

Vorteile zu anderen Dichtelementen:

Symmetrischer Querschnitt, einfache kompakte Ausführung, leichter Einbau, große Werkstoffauswahl, Nuten nicht zwingend erforderlich.

Häufigste Anwendung: Flanschabdichtung gegen flüssige bzw. gasförmige Medien. Ausschließlich statisch bzw. quasistatisch anzuwenden.

Weitere Anwendungen: Gehäuse-, Deckelabdichtungen.

Wirkungsweise: Die Flachdichtung wird beim Einbau axial verpresst. Um Leckagefreiheit zu erlangen, muss die axiale Presskraft größer sein, als die Summe aller Kräfte, die radial darauf wirken. Querschnittsleckage, also die Leckage, die durch das Dichtungsmaterial diffundiert, wird durch die Auswahl des richtigen Materials minimiert. Eine optimale Verpressung der Flachdichtung verhindert Oberflächenleckage, d.h. Leckage, welche zwischen Flansch und Dichtung entsteht.

Materialien für spezielle Anforderungen:

Diese Flachdichtungen sind speziell für den Einsatz in verfahrenstechnischen Prozessen die den Anforderungen der TA-Luft genügen müssen.

Form IBC für glatte Flansche: DN 10 bis 200, PN 2,5 bis 63

Form TG für Flansche mit Nut und Feder: DN 10 bis 200, PN 10 bis 160

Herstellung:

Nach modernsten Fertigungseinrichtungen, mit einem optimalen Werkzeugpark, für schnelles und flexibles Handeln, Rückverfolgbarkeit der Materialien ist gewährleistet, alle Teile durchlaufen eine Qualitätskontrolle vor der Verpackung.

Artikel	Ausführung¹	Innen-Ø mm	Außen-Ø mm	Höhe mm	NW mm	PN bar	Einheit Stück	Preis Euro*
409312	IBC	18	39	2	10	6	10	88,00
409313	IBC	18	39	2	10	6	20	149,00
409314	IBC	18	46	2	10	40	10	88,00
409315	IBC	18	46	2	10	40	20	149,00
409316	IBC	18	56	2	10	63	10	88,00
409317	IBC	18	56	2	10	63	20	149,00
409318	IBC	22	44	2	15	6	10	94,00
409319	IBC	22	44	2	15	6	20	158,00
409320	IBC	22	51	2	15	40	10	94,00
409321	IBC	22	51	2	15	40	20	158,00
409322	IBC	21	61	2	15	63	10	94,00
409323	IBC	21	61	2	15	63	20	158,00
409324	IBC	27	54	2	20	6	10	109,00
409325	IBC	27	54	2	20	6	20	185,00
409326	IBC	27	61	2	20	40	10	109,00
409327	IBC	27	61	2	20	40	20	185,00
409328	IBC	25	72	2	20	63	10	109,00
409329	IBC	25	72	2	20	63	20	185,00
409330	IBC	34	64	2	25	6	10	116,00
409331	IBC	34	64	2	25	6	20	193,00
409332	IBC	34	71	2	25	40	10	116,00
409333	IBC	34	71	2	25	40	20	193,00
409334	IBC	30	82	2	25	63	10	116,00
409335	IBC	30	82	2	25	63	20	193,00
409336	IBC	43	76	2	32	6	10	135,00
409337	IBC	43	76	2	32	6	20	225,00
409338	IBC	43	82	2	32	40	10	135,00
409339	IBC	43	82	2	32	40	20	225,00
409340	IBC	41	88	2	32	63	10	135,00
409341	IBC	41	88	2	32	63	20	225,00
409342	IBC	49	86	2	40	6	5	97,00
409343	IBC	49	86	2	40	6	10	167,00
409344	IBC	49	92	2	40	40	5	97,00
409345	IBC	49	92	2	40	40	10	167,00
409346	IBC	47	103	2	40	63	5	97,00
409347	IBC	47	103	2	40	63	10	167,00
409348	IBC	61	96	2	50	6	5	115,00
409349	IBC	61	96	2	50	6	10	200,00
409350	IBC	61	107	2	50	40	5	115,00
409351	IBC	61	107	2	50	40	10	200,00
409352	IBC	59	113	2	50	63	5	115,00
409353	IBC	59	113	2	50	63	10	200,00
409354	IBC	77	116	2	65	6	5	146,00
409355	IBC	77	116	2	65	6	10	252,00
409356	IBC	77	127	2	65	40	5	146,00
409357	IBC	77	127	2	65	40	10	252,00
409358	IBC	73	138	2	65	63	5	146,00
409359	IBC	73	138	2	65	63	10	252,00
409360	IBC	89	132	2	80	6	5	171,00
409361	IBC	89	132	2	80	6	10	296,00
409362	IBC	89	142	2	80	40	5	171,00
409363	IBC	89	142	2	80	40	10	296,00
409364	IBC	86	148	2	80	63	5	171,00
409365	IBC	86	148	2	80	63	10	296,00
409366	IBC	115	152	2	100	6	5	194,00
409367	IBC	115	152	2	100	6	10	338,00
409368	IBC	115	162	2	100	16	5	194,00
409369	IBC	115	162	2	100	16	10	338,00
409370	IBC	115	168	2	100	40	5	207,00
409371	IBC	115	168	2	100	40	10	359,00
409372	IBC	110	174	2	100	63	5	207,00
409373	IBC	110	174	2	100	63	10	359,00
409374	IBC	141	182	2	125	6	5	236,00
409375	IBC	141	182	2	125	6	10	405,00
409376	IBC	141	192	2	125	16	5	236,00
409377	IBC	141	192	2	125	16	10	405,00
409378	IBC	141	194	2	125	40	5	236,00
409379	IBC	141	194	2	125	40	10	405,00
409380	IBC	135	210	2	125	63	5	236,00
409381	IBC	135	210	2	125	63	10	405,00
409382	IBC	169	207	2	150	6	5	139,00
409383	IBC	169	207	2	150	6	10	240,00
409384	IBC	169	218	2	150	16	5	139,00
409385	IBC	169	218	2	150	16	10	240,00
409386	IBC	169	224	2	150	40	5	281,00
409387	IBC	169	224	2	150	40	10	475,00
409388	IBC	163	247	2	150	63	5	281,00
409389	IBC	163	247	2	150	63	10	475,00
409390	IBC	220	262	2	200	6	5	388,00
409391	IBC	220	262	2	200	6	10	656,00
409392	IBC	220	273	2	200	16	5	388,00
409393	IBC	220	273	2	200	16	10	656,00
409394	IBC	220	284	2	200	25	5	420,00
409395	IBC	220	284	2	200	25	10	710,00
409396	IBC	220	290	2	200	40	5	404,00
409397	IBC	220	290	2	200	40	10	672,00
409398	IBC	210	309	2	200	63	5	404,00
409399	IBC	210	309	2	200	63	10	672,00
409400	TG	29	39	2	15		10	94,00
409401	TG	29	39	2	15		20	158,00
409402	TG	36	50	2	20		10	109,00
409403	TG	36	50	2	20		20	185,00
409404	TG	43	57	2	25		10	116,00
409405	TG	43	57	2	25		20	193,00
409406	TG	51	65	2	32		10	135,00
409407	TG	51	65	2	32		20	225,00
409408	TG	61	75	2	40		5	97,00
409409	TG	61	75	2	40		10	167,00
409410	TG	73	87	2	50		5	115,00
409411	TG	73	87	2	50		10	200,00
409412	TG	95	109	2	65		5	146,00
409413	TG	95	109	2	65		10	252,00
409414	TG	106	120	2	80		5	171,00
409415	TG	106	120	2	80		10	296,00
409416	TG	129	149	2	100		5	207,00
409417	TG	129	149	2	100		10	359,00
409418	TG	155	175	2	125		5	236,00
409419	TG	155	175	2	125		10	405,00
409420	TG	183	203	2	150		5	281,00
409421	TG	183	203	2	150		10	475,00
409422	TG	239	259	2	200		5	404,00
409423	TG	239	259	2	200		10	672,00
